Поплавковые регуляторы высокого давления HR «WITT»

HR — наиболее распространенный тип стандартных поплавковых регуляторов, имеющих широкую область применения.

Разрешены к применению с хладагентами HCFC, HFC, аммиаком (NH3) и соответствующими минеральными и синтетическими маслами. Для разных хладагентов и температурного диапазона используются различные типы встроенных в регулятор поплавков:

  • поплавки R-типа («малый» размер шара) — для хладагентов HCFC, HFC для всего диапазона температур конденсации
  • поплавки N-типа («средний» размер шара) — для аммиака для температур конденсации до +30 °С

Выбор поплавковых регуляторов можно произвести с помощью диаграмм подбора по производительности и технической информации из каталога «Промышленные Холодильные Системы».

Инструкция по эксплуатации

Прайс-лист на поплавковые регуляторы «WITT»

Регуляторы с поплавком R-типа для HCFC, HFC хладагентов

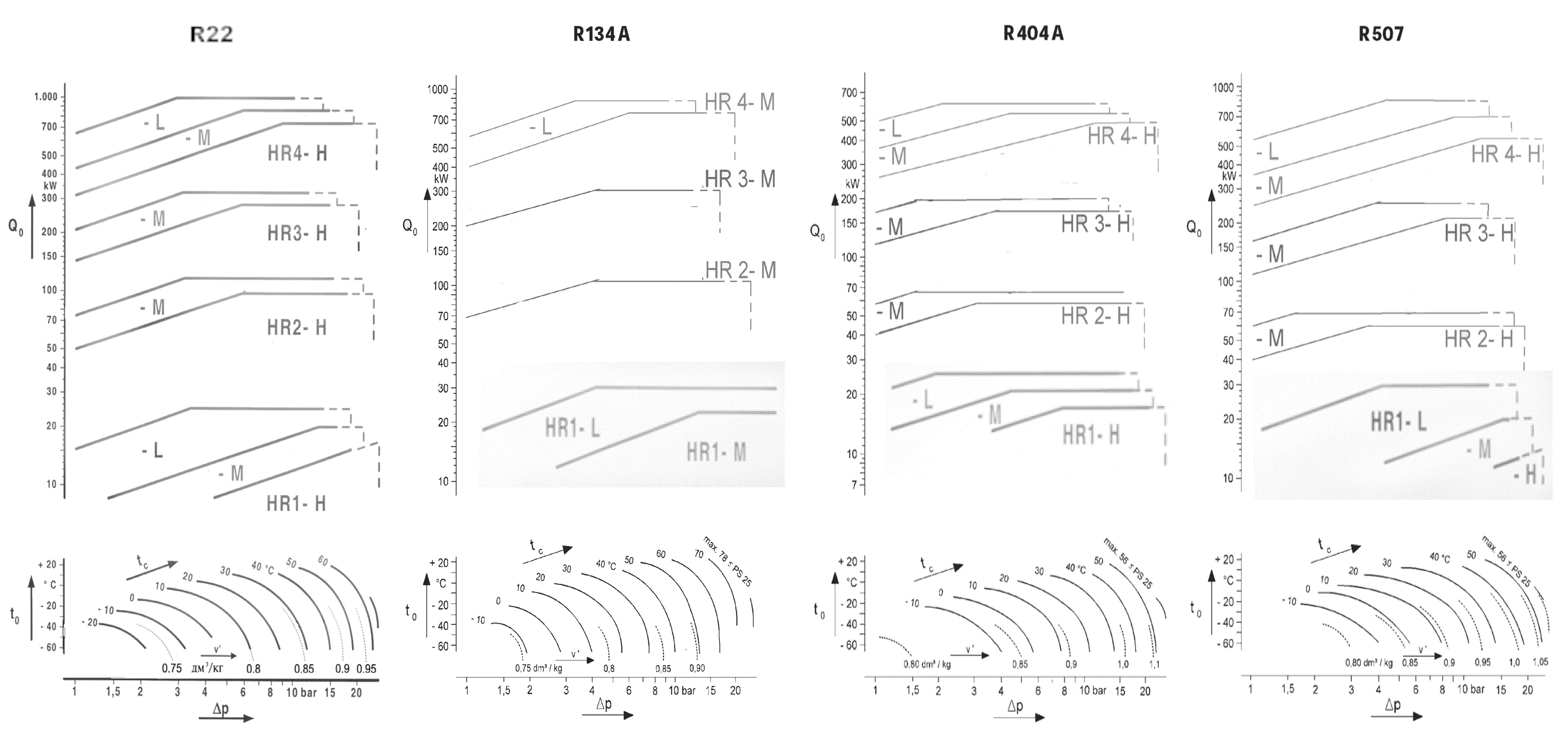

Диаграммы подбора по производительности

ΔP — перепад давления на регуляторе

Техническая информация

Тип регулятора HR1-BW HR1* HR2 HR3 HR4
- M - H - L - M - H - M - H - M - H - L - M - H
Max. расход жидкости через регулятор (м³/ч) 0,5 0,5 2,1 6,8 19
Площадь дроссельного отверстия (мм²) 6 4 11 6 4 56 27 159 108 470 333 236
Диаметр поплавка (мм) 100 100 120 150 200
Длина рычага поплавка (мм) 87 48 87 87 95 87 148 133 300
Масса поплавкового механизма (кг)
0,276 0,276 0,48 0,93 2,2
Диаметр трубки сброса давления (мм) 0,7 1,5 1 3 2 6 6 4
Max. перепад давления на регуляторе (бар) для конденсата с удельным объемом (дм³/кг) (дм³/кг) 1,1 14,5 16 8,5 14,5 16 14 15,5 10,5 13,5 7,5 13 18,5
1,0 17 19,5 10,5 17 19,5 17 18 12,5 16 9 15 21
0,9 20 23 13 20 23 19,5 21 14,5 19 10,5 17 23
0,8 24 15,5 24 23 24 16,5 21,5 12,5 19 >25
0,7 18,5 >25 >25 19 >25 14,5 21

Регуляторы с поплавком N-типа для аммиака

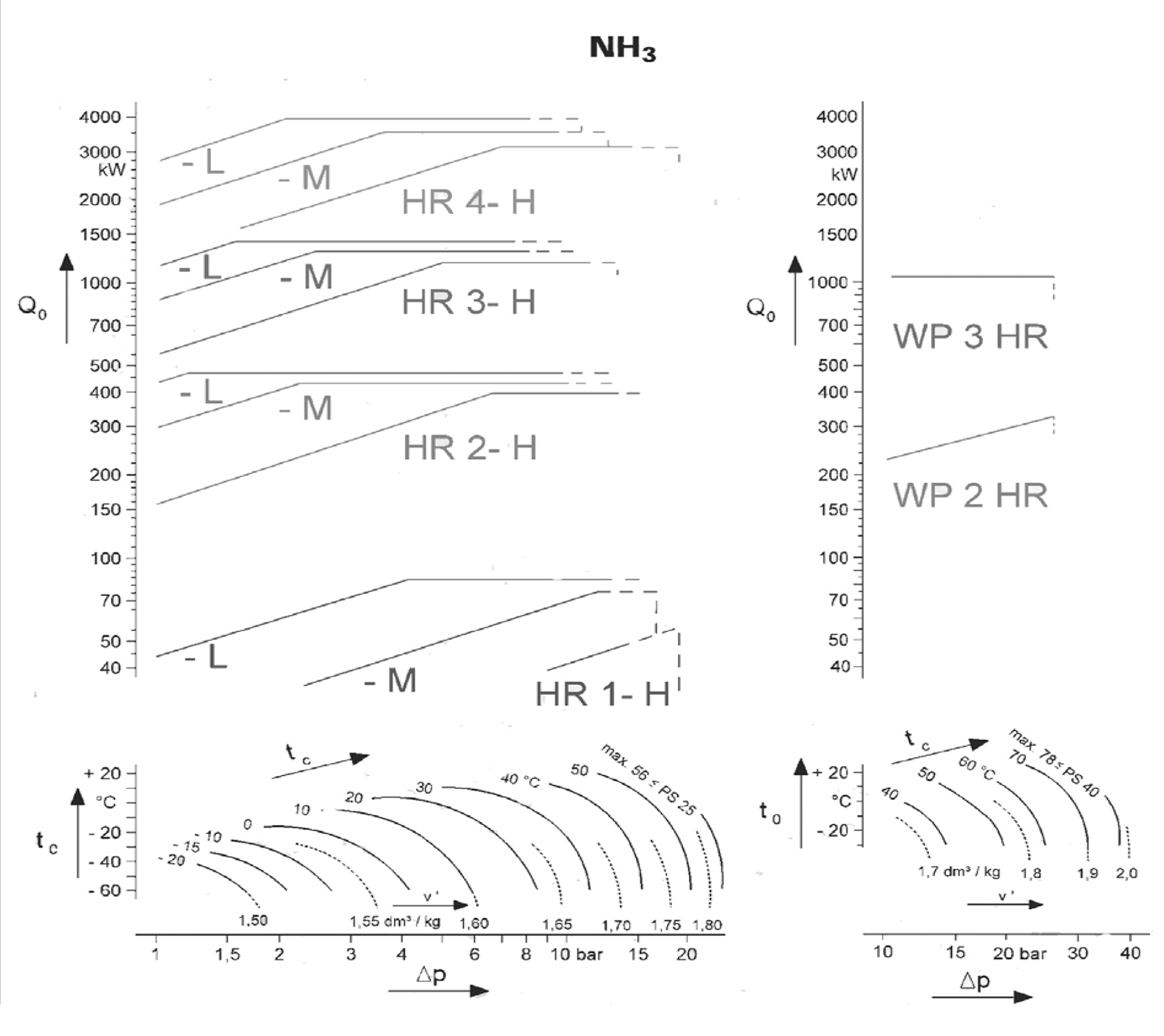

Диаграмма подбора по производительности

ΔP — перепад давления на регуляторе

Техническая информация

Тип регулятора HR1 HR2 HR3 HR4 WP2HR WP2HR
- M - M - M - H - L - M - H - M - H - M - H - L
Max. расход жидкости через регулятор (м³/ч) 0,6 2,5 7,3 21 2,5 7,3
Площадь дроссельного отверстия (мм²) 5 3 2 56 37 19 159 108 69 333 236 154 11 46
Диаметр поплавка (мм) 100 120 150 200 150 200
Длина рычага поплавка (мм) 87 95 87 87 148 133 133 300 87 133
Масса поплавкового механизма (кг) 0,16 0,29 0,57 1,58 0,31 0,73
Диаметр трубки сброса давления (мм) 0,7 1,5 1,5 1 3 3 2 6 6 4 1,8 3
Max. перепад давления на регуляторе (бар) для конденсата с удельным объемом (дм³/кг) (дм³/кг) 2,4 3 3,5 3,5 1,5 3,5 4,5 27,5 29
2,2 5 5,5 5,5 4,5 5,5 7 1,5 1,5 2 2 30,5 32
2,0 7,5 8,5 9 6,5 8 9,5 4 5 6,5 2 5,5 9
1,8 10 11 11 9 10,5 12 6 8 10 5,5 9,5 14
1,6 14,5 14 12 13 15 8,5 11 13,5 8,5 13,5 18,5
1,4 17 23
