Поршневые компрессоры двухступенчатые «Bock» HGZ
|
Серия двухступенчатых компрессоров HGZ разработана специально для низкотемпературных применений на хладагентах R-404A/R-507, R-22, R-410A и включает три модели объемной производительностью от 93,7 до 122,4 м³/ч.
Компрессоры HGZ обладают лучшей энергоэффективностью по сравнению с одноступенчатыми компрессорами благодаря использованию двухступечатого цикла сжатия с экономайзером (переохлаждения жидкостной линии за счет теплообмена с хладагентом, кипящим в теплообменнике экономайзера при промежуточном давлении (между нижней и верхней ступенью сжатия).
Система экономайзера (поставляется в качестве опции и может быть смонтирована на компрессоре) включает следующие основные элементы:
- Пластинчатый теплообменник;
- Терморегулирующий вентиль;
- Соленоидный клапан;
- Смотровое стекло;
- Фильтр-осушитель.
|
 |
 |
При проектировании холодильных установок с компрессорами HGZ необходимо использовать отделитель жидкости для предотвращения попадания жидкого хладагента в цилиндры и гидроудара, т.к. всасываемые компрессором пары хладагента поступают непосредственно в цилиндры ступени низкого давления. Полость электродвигателя и картер двухступенчатых компрессоров HGZ находятся под промежуточным давлением.
Общие характеристики компрессоров

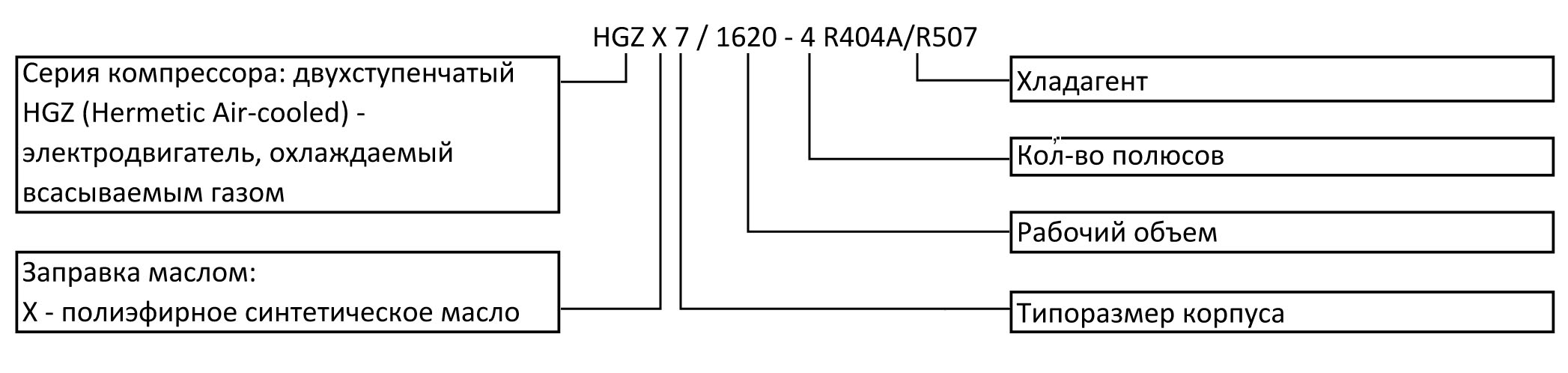

Обозначение модели
|
Диапазон температур кипения:
- от -65 до -30°С при работе на R-410A
- от -70 до -30°С при работе на R-404A/R-507
- от -60 до -30°С при работе на R-22
Разрешенные хладагенты и масла:
- R-410A, R-404A/R-507: FUCHS Reniso Triton SE 55
- R-22: FUCHS Reniso SP 46
|
Технические характеристики компрессоров серии HGZ
| Модель |
Холодпроизводительность
при Tк= +40°С,
Т0= -40 / -60°С |
Объемная произв.
50 Гц LP/HP,
м³/ч |
Max. раб. ток
Δ/Υ |
Масса,
кг |
Число цил. |
Габариты
(д×ш×в), мм |
Присоед. размеры,
дюйм |
Запр.
маслом,
л |
| R-22 |
R-404A |
R-410A |
Нагн. |
Всас. |

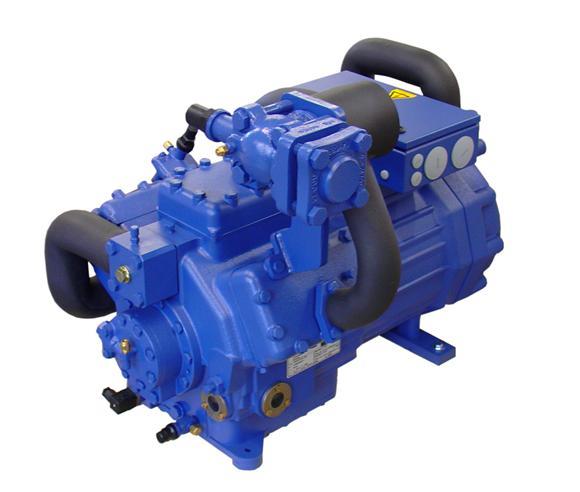

| HGZX7/1620-4 |
17,54/5,92 |
22,18/9,05 |
—/10,87 |
93,7/46,9 |
50 |
294 |
6 |
825×630×635 |
1 1/8 |
2 1/8 |
4,8 |
| HGZX7/1860-4 |
20,14/6,80 |
25,47/10,39 |
—/12,51 |
107,6/53,8 |
55 |
291 |
| HGZX7/2110-4 |
22,91/7,74 |
28,97/11,82 |
—/14,23 |
122,4/61,2 |
65 |
289 |
