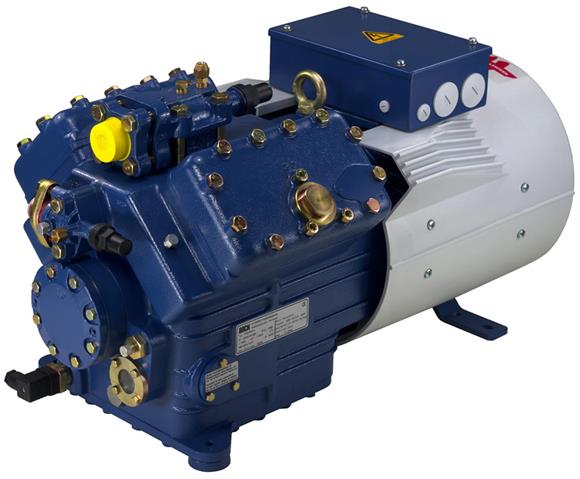

Поршневые компрессоры «Bock» HA

Серия НА разработана специально для низкотемпературных систем. В отличие от популярных компрессоров серии HG, электродвигатель которых охлаждается парами всасываемого хладагента, у полугерметичных поршневых компрессоров серии HA (Hermetic Air-Cooled) пары хладагента всасываются непосредственно в цилиндры, а для охлаждения воздухом электромотора и головок блоков цилиндров предусмотрен вентилятор со специальным кожухом.

Такая компоновка имеет два основных преимущества при эксплуатации компрессора в низкотемпературном диапазоне:

  • снижается температура нагнетания (в сравнении с наиболее распространенной компоновкой компрессоров, когда мотор охлаждается парами хладагента).
    Снижение температуры нагнетания позволяет расширить температурный диапазон эксплуатации компрессора до более низких температур кипения. При этом нет необходимости в использовании сложных, дорогостоящих и не всегда надежных в эксплуатации систем впрыска жидкого хладагента для снижения температуры нагнетания. При более низкой температуре нагнетания происходит меньший нагрев масла и улучшается смазка кривошипно-шатунного механизма компрессора, увеличивается ресурс эксплуатации.
  • охлаждение мотора воздухом позволяет исключить паразитный нагрев всасываемого хладагента теплом электродвигателя.
    Это повышает холодильный коэффициент холодильной системы в целом, снижая расход электроэнергии на выработку 1 кВт холода. Кроме того, нет необходимости в дополнительной установке вентилятора обдува головок блоков цилиндров при экслуатации в низкотемпературном режиме.

Компрессоры НАэто наилучший выбор для нижней ветви каскада (например, на R-23) в каскадных холодильных установках благодаря непревзойденной энергоэффективности и возможности стабильной работы компрессора при Т кипения до -82°С на R-23.

Для обеспечения многолетней безаварийной работы компрессора HA необходимо установить отделитель жидкости на всасывании в компрессор. Это позволит исключить возможность попадания жидкого хладагента в камеру сжатия и гидроудара.

Общие характеристики компрессоров

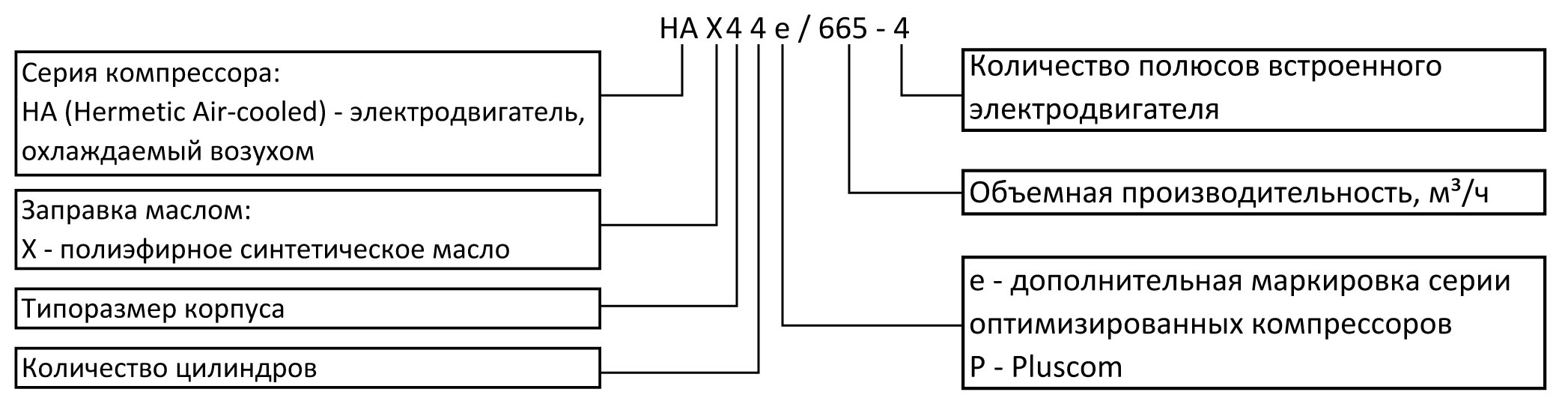

Обозначение модели



Диапазон температур кипения:

  • от -50 до -20°С при работе на R-404A/R-507
  • от -45 до -20°С при работе на R-22
  • от -40 до -15°С при работе на R-407F

Разрешенные хладагенты и масла:

  • R-404A/R-507, R-407F: FUCHS Reniso Triton SE 55
  • R-22: FUCHS Reniso SP 46

Инструкции по эксплуатации

Архив каталогов

Комплект поставки и аксессуары

Масла для компрессоров

Технические характеристики компрессоров серии HA

Цены компрессоров серии HA

Модель Холодпроизводительность
при Tк= +40°С,
Т0= -25 / -40°С
Объемная произв.
50/60 Гц,
м³/ч
Max. раб. ток
Δ/Υ
Масса,
кг
Число цил. Габариты
(д×ш×в), мм
Присоед. размеры,
дюйм
Запр.
маслом,
л
R-22 R-404A Нагн. Всас.
HAХ12P/60-4 1,24 / 0,46 1,38 / 0,54 5,4 / 6,4 5,5 / 3,2 52 2 440×220×310 1/2 1/2 0,9
HAХ12P/75-4 1,54 / 0,57 1,72 / 0,67 6,7 / 8,1 5,9 / 3,4 53
HAХ12P/90-4 1,83 / 0,68 2,01 / 0,75 8,0 / 9,6 6,6 / 3,8 53
HAХ12P/110-4 2,15 / 0,79 2,45 / 0,98 9,4 / 11,3 6,9 / 4,0 53
HAХ22P/125-4 2,62 / 0,97 2,84 / 1,18 11,1 / 13,3 7,1 / 4,1 80 525×300×340 1/2 5/8 1,1
HAХ22P/160-4 3,24 / 1,19 3,50 / 1,45 13,7 / 16,4 8,2 / 4,8 82
HAХ22P/190-4 3,92 / 1,45 4,24 / 1,75 16,5 / 19,8 9,0 / 5,2 81
HAХ34P/215-4 4,46 / 1,65 4,82 / 2,00 18,8 / 22,6 10,9 / 6,3 98 4 575×300×345 5/8 7/8 1,4
HAХ34P/255-4 5,24 / 1,94 5,67 / 2,35 22,1 / 26,6 12,5 / 7,2 98
HAХ34P/315-4 6,47 / 2,39 7,00 / 2,90 27,3 / 32,8 16,2 / 9,4 100
HAХ34P/380-4 7,83 / 2,89 8,47 / 3,50 33,1 / 39,7 18,9 / 11 100
HAX4/465-4 11,37 / 4,26 11,30 / 4,62 40,5 / 48,6 21,0 155 725×400×405 1 1/8 1 3/8 3,4
HAX4/555-4 13,53 / 5,07 13,20 / 5,48 48,2 / 57,8 26,0 157
HAX4/650-4 15,87 / 5,94 15,10 / 6,35 56,6 / 67,9 26,0 156
HAX44e/475-4 11,4 / 4,29 11,30 / 4,62 41,3 / 49,6 15,2 174 717×361×369 1 1/8 1 3/8 2,3
HAX44e/565-4 14,3 / 5,62 13,20 / 5,48 49,2 / 59,0 18,3 179
HAX44e/665-4 15,87 / 6,48 15,10 / 6,35 57,7 / 69,2 20,3 174
HAX5/725-4 17,69 / 6,65 16,10 / 6,42 62,9 / 75,5 26,0 204 810×435×435 1 1/8 1 5/8 4,5
HAX5/830-4 20,25 / 7,61 18,20 / 7,34 72,2 / 86,7 26,0 207
HAX5/945-4 22,99 / 8,67 - / 8,56 82,2 / 98,6 26,0 205
HAX6/1080-4 26,01 / 9,82 25,20 / 10,30 93,7 / 112,4 31,0 223 830×455×430 1 1/8 1 5/8 4,5
HAX6/1240-4 29,85 / 11,26 - / 11,90 107,6/129,1 31,0 221
HAX6/1410-4 34,4 / 12,77 - / 13,20 122,4/149,6 31,0 219

Запросы на подбор компрессоров направляйте, пожалуйста:

Гапону Владимиру — gapon@phs-holod.ru

Соколовой Юлии — sokolova@phs-holod.ru
