Запорные вентили угловые «AWP»

Расшифровка обозначений

AVR	9	6	3	0	0
Серия вентиля	Исполнение крышки вентиля / тип арматуры	Функциональное назначение	Исполнение корпуса и диапазон использования	Присоединение	Исполнение патрубков
Серия вентиля	2 = крышка-фланец с FPTE уплотнением 9 = крышка-фланец (на винтах)	6 = запорный	3 = прямоточный -60°С... + 100°С 4 = угловой -60°С... + 150°С	0 = сварка встык 1 = сварка встык, удлиненный шток 3 = фланцы, удлиненный шток 8 = под пайку 9 = под пайку, удлиненный шток	0 = стандартное

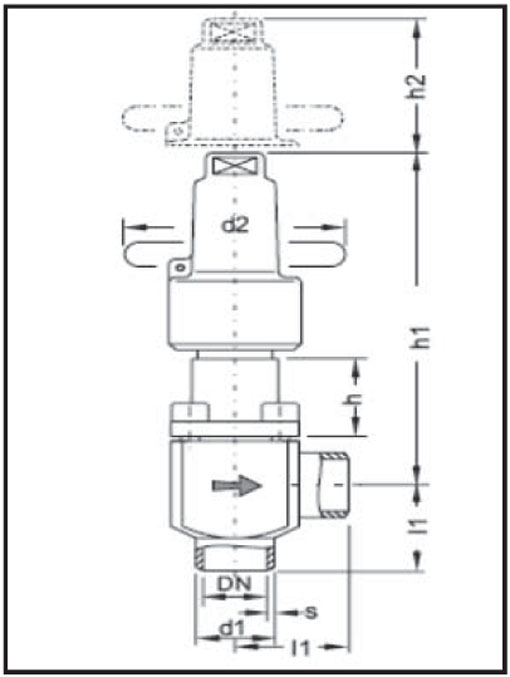

Вентили запорные прямоточные серии «AVR 964 00» и «AVR 964 10»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)							Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	d1	s	l1	h	h1	h2	d2	Цена (EUR)
AVR 964 00 DN6	DN6 / 10,2	10,2	1,6	32	33	110 (143)	22	60	См. Прайс-лист (п. 13.1)
AVR 964 00 DN8	DN8 / 13,5	13,5	1,8	32	33	110 (143)	22	60
AVR 964 00 DN10	DN10 / 17,2	17,2	1,8	32	33	110 (143)	22	60
AVR 964 00 DN15	DN15 / 21,3	21,3	2,0	32	33	110 (143)	22	60
AVR 964 00 DN20	DN20 / 26,9	26,9	2,3	41	37	160 (197)	30	60

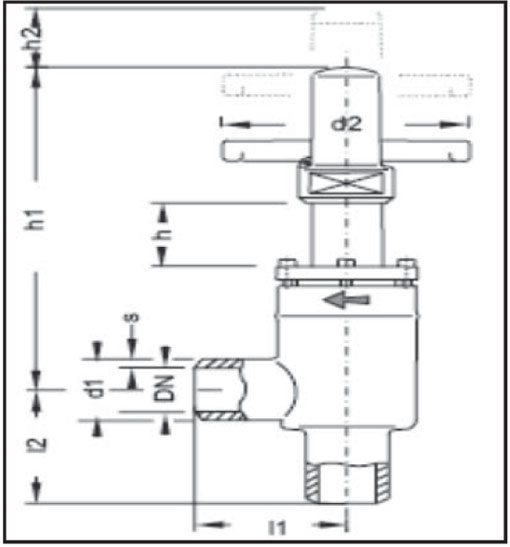

Вентили запорные прямоточные серии «AVR 264 00» и «AVR 264 10»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)								Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	d1	s	l1	l2	h	h1	h2	d2	Цена (EUR)
AVR 264 00 DN25	DN25 / 33,7	33,7	2,6	60	60	50	188 (238)	115	125	См. Прайс-лист (п. 13.1)
AVR 264 00 DN32	DN32 / 42,4	42,4	2,6	60	60	50	188 (238)	115	125
AVR 264 00 DN40	DN40 / 48,3	48,3	2,6	70	70	50	187 (237)	130	150
AVR 264 00 DN50	DN50 / 60,3	60,3	2,9	70	70	50	187 (237)	130	150
AVR 264 00 DN65	DN65 / 76,1	76,1	2,9	85	85	60	195 (245)	145	200
AVR 264 00 DN80	DN80 / 88,9	88,9	3,2	100	100	60	241 (301)	170	200
AVR 264 00 DN100	DN100 / 114,3	114,3	3,6	120	120	60	242 (302)	170	250
AVR 264 00 DN125	DN125 / 139,7	139,7	4,0	200	200	80	328 (408)	240	300
AVR 264 00 DN150	DN150 / 168,3	168,3	4,5	225	225	80	344 (424)	270	400
AVR 264 00 DN200	DN200 / 219,1	219,1	6,3	275	275	80	519 (619)	425	630
AVR 264 00 DN250	DN250 / 273,0	273,0	7,1	325	325	100	625 (725)	500	630
AVR 264 00 DN300	DN300 / 323,9	323,9	8,0	375	375	100	668 (768)	600	630
AVR 264 00 DN350	DN350 / 355,6	355,6	8,0	425	425	100	710 (810)	700	630

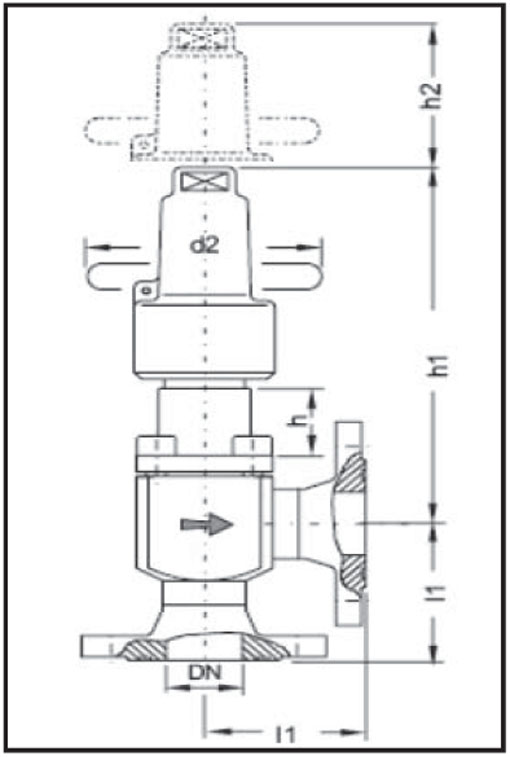

Вентили запорные прямоточные серии «AVR 964 20» и «AVR 964 30»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	l	h	h1	h2	d2	Цена (EUR)
AVR 964 20 DN10	DN10 / 17,2	64	33	110 (143)	22	60	См. Прайс-лист (п. 13.1)
AVR 964 20 DN15	DN15 / 21,3	64	33	110 (143)	22	50
AVR 964 20 DN20	DN20 / 26,9	83	37	160 (197)	30	60

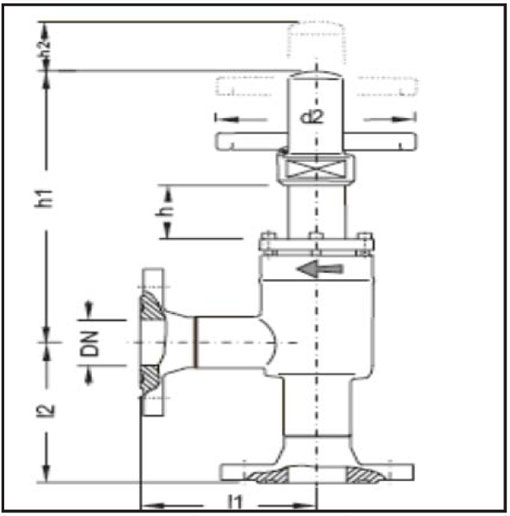

Вентили запорные прямоточные серии «AVR 264 20» и «AVR 264 30»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель	Диаметр патрубков (DN / мм)	Размеры (мм)						Цена (EUR)
Модель	Диаметр патрубков (DN / мм)	l1	l2	h	h1	h2	d2	Цена (EUR)
AVR 264 20 DN25	DN25 / 33,7	104	104	50	188 (238)	115	125	См. Прайс-лист (п. 13.1)
AVR 264 20 DN32	DN32 / 42,4	104	104	50	188 (238)	115	125
AVR 264 20 DN40	DN40 / 48,3	108	108	50	187 (237)	130	150
AVR 264 20 DN50	DN50 / 60,3	113	113	50	187 (237)	130	150
AVR 264 20 DN65	DN65 / 76,1	138	138	60	195 (245)	145	200
AVR 264 20 DN80	DN80 / 88,9	153	153	60	241 (301)	170	200
AVR 264 20 DN100	DN100 / 114,3	—	—	60	242 (302)	170	250
AVR 264 20 DN125	DN125 / 139,7	—	—	80	328 (408)	240	300
AVR 264 20 DN150	DN150 / 168,3	—	—	80	344 (424)	270	400
AVR 264 20 DN200	DN200 / 219,1	—	—	80	519 (619)	425	630
AVR 264 20 DN250	DN250 / 273,0	—	—	100	625 (725)	500	630
AVR 264 20 DN300	DN300 / 323,9	—	—	100	668 (768)	600	630
AVR 264 20 DN350	DN350 / 355,6	—	—	100	710 (810)	700	630

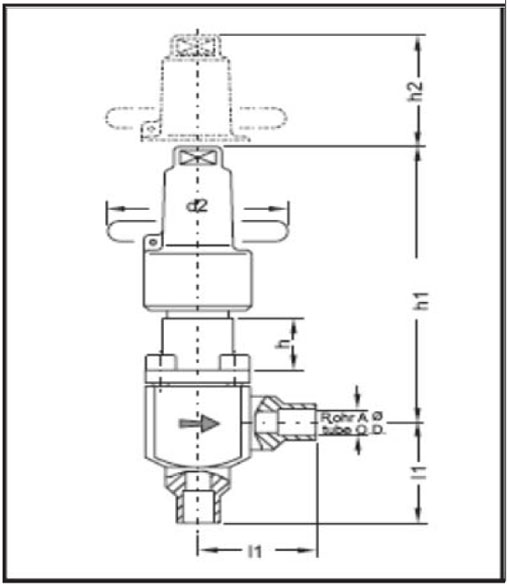

Вентили запорные прямоточные серии «AVR 964 80» и «AVR 964 90»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (мм)	Размеры (мм)					Цена (EUR)
Модель	Диаметр патрубков (мм)	l1	h	h1	h2	d2	Цена (EUR)
AVR 964 80 DN6	6	32	33	110 (143)	22	60	См. Прайс-лист (п. 13.1)
AVR 964 80 DN8	8	32	33	110 (143)	22	60
AVR 964 80 DN8	10	32	33	110 (143)	22	60
AVR 964 80 DN10	12	32	33	110 (143)	22	60
AVR 964 80 DN15	15	32	33	110 (143)	22	60
AVR 964 80 DN15	18	32	33	110 (143)	22	60
AVR 964 80 DN20	20	41	37	160 (197)	30	60
AVR 964 80 DN20	22	41	37	160 (197)	30	60

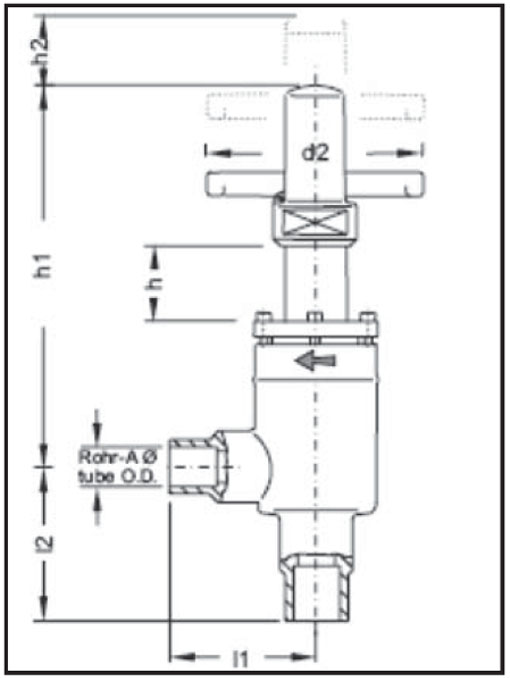

Вентили запорные прямоточные серии «AVR 264 80» и «AVR 264 90»

— Температурный диапазон использования: -60°С... + 150°С

— Max. допустимые давления:

T (°С)	-60	-10	50	150
P (бар)	18,7	25	25	25
P (бар)	30	40	40	40

— Корпус вентиля изготовлен из стали

Модель	Диаметр патрубков (мм)	Размеры (мм)						Цена (EUR)
Модель	Диаметр патрубков (мм)	l1	l2	h	h1	h2	d2	Цена (EUR)
AVR 264 80 DN25	25	60	60	50	188 (238)	115	125	См. Прайс-лист (п. 13.1)
AVR 264 80 DN25	28	60	60	50	188 (238)	115	125
AVR 264 80 DN32	35	60	60	50	188 (238)	115	125
AVR 264 80 DN32	38	60	60	50	188 (238)	115	125
AVR 264 80 DN40	42	70	70	50	187 (237)	130	150
AVR 264 80 DN50	54	70	70	50	187 (237)	130	150
AVR 264 80 DN65	64	140	140	60	195 (245)	145	200
AVR 264 80 DN65	76	140	140	60	195 (245)	145	200
AVR 264 80 DN80	89	180	180	60	241 (301)	170	200
AVR 264 80 DN100	108	200	200	60	242 (302)	170	200
