Запорные вентили прямоточные «Herl»

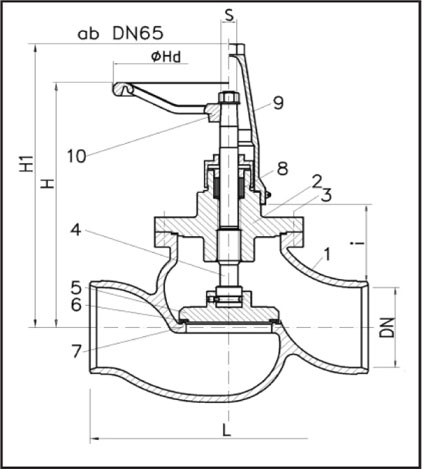

Вентили запорные прямоточные серии «T5F»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

DN 15-32
T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40
DN 40-200 (для вентилей из стали)
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 28 27 25
P (бар) 31,5 42 42 42 28 27 40
DN 40-200 (для вентилей из нержавеющей стали)
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 28 26,3 25
P (бар) 42 42 42 42 30,3 26,3 40
DIN 250-400
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 18 25 25 25 16,6 15,6 25

T5F — корпус вентиля изготовлен из стали, патрубки под сварку стык в стык

T5F.L — вентиль с удлиненным штоком (рекомендуется использовать для трубопроводов с большой толщиной теплоизоляции)

T5VA.F — корпус вентиля изготовлен из нержавеющей стали

T5VA.F.L — корпус вентиля изготовлен из нержавеющей стали и имеет удлиненный шток

Модель Диаметр патрубков (DN / мм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S ++
T5F / DN 15
DN 15 / 21,3 110 165 175 80 8 25 См. Прайс-лист
(п. 12.3)
T5F / DN 20
DN  20 / 26,9 110 168 178 80 8 25
T5F / DN 25
DN  25 / 33,7 130 206 216 100 11 46
T5F / DN 32
DN  32 / 42,4 140 208 218 100 11 46
T5F / DN 40
DN  40 / 48,3 200 210 220 140 11 60
T5F / DN 50 DN  50 / 60,3 230 215 225 140 11 60
T5F / DN 65 DN  65 / 76,1 290 325 340 250 17 107
T5F / DN 80 DN  80 / 88,9 310 341 356 250 17 107
T5F / DN100 DN 100 / 114,3 350 369 384 250 17 107
T5F / DN125 DN 125 / 139,7 400 406 421 320 17 65
T5F / DN150 DN 150 / 168,3 480 521 536 400 24 112
T5F / DN200 DN 200 / 219,1 600 556 571 400 24 134
T5F / DN250 DN 250 / 273,0 730 765 780 500 27
T5F / DN300 DN 300 / 323,0 850 785 800 500 27
T5F / DN350 DN 350 / 355,6 980 1090 1105 500 27
T5F / DN400 DN 400 / 406,4 1100 1110 1125 500 27

* — патрубки вентилей расточены под дюймовые трубы

++ — увеличение размеров H и H1 для вентилей с удлиненным штоком T5F.L и T5VA.F.L

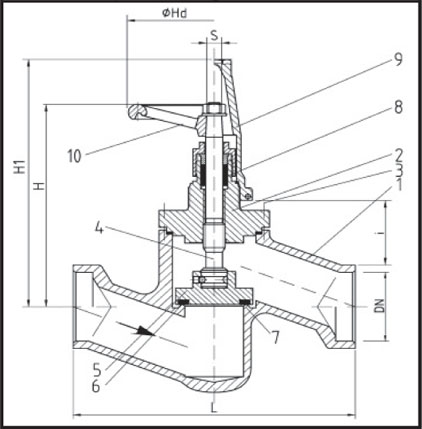

Вентили запорные прямоточные серий «T51F» и «T52F»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

DN 15-32
T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40

T51F — корпус вентиля изготовлен из стали, соединение SW — под сварку "мама"

T52F — корпус вентиля изготовлен из стали, соединение FPT — коническая резьба "мама"

Модель Диаметр патрубков (дюйм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S
T51(52)F / 1/2 1/2 130 190 200 80 8 См. Прайс-лист
(п. 12.3)
T51(52)F / 3/4 3/4 130 193 203 80 8
T51(52)F / 1 1 150 252 262 100 11
T51(52)F /1 1/4
1 1/4 160 254 264 100 11
T51(52)F /1 1/2
1 1/2 270 270 280 140 11
T51(52)F / 2 2 275 275 285 140 11


Вентили запорные прямоточные серии «T2V»

— Температурный диапазон использования: -60°С... + 160°С

— Max. допустимые давления:

DN 15-32
T (°С) -60 -40 -10 50 100 160 PN
P (бар) 10,5 28 28 28 28 28 25
P (бар) 10,5 31,5 42 42 33 29,5 40
DN 40-200
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 28 28 28 28 20 19 25
P (бар) 31,5 42 42 42 28 27 40
DIN 250-350
T (°С) -60 -50 -10 50 100 160 PN
P (бар) 18 25 25 25 16,6 15,6 25

T2V — корпус вентиля изготовлен из стали

Стоимость ответных фланцев, прокладок и болтов смотрите в Прайс-листе. Раздел 12.11

Модель Диаметр патрубков (DN / мм) Размеры (мм) Цена (EUR)
L H H1 Ø Hd S
T2V / DN 15
DN 15 / 21,3 130 208 218 140 11 См. Прайс-лист
(п. 12.3)
T2V / DN 20
DN  20 / 26,9 150 208 218 140 11
T2V / DN 25
DN  25 / 33,7 160 206 216 140 11
T2V / DN 32
DN  32 / 42,4 180 211 221 140 11
T2V / DN 40
DN  40 / 48,3 200 210 220 140 11
T2V / DN 50 DN  50 / 60,3 230 211 221 140 11
T2V / DN 65 DN  65 / 76,1 290 325 340 200 14
T2V / DN 80 DN  80 / 88,9 310 341 356 250 17
T2V / DN100 DN 100 / 114,3 350 369 384 250 17
T2V / DN125 DN 125 / 139,7 400 406 421 320 24
T2V / DN150 DN 150 / 168,3 480 521 536 400 24
T2V / DN200 DN 200 / 291,1 600 556 571 400 24
T2V / DN250 DN 250 / 273,0 730 762 777 500 27
