Терморегулирующие вентили серий V и W (от 183 до 633 кВт)

Область применения



ТРВ «Sporlan»V, W — это ТРВ большой производительности от 183 до 633 кВт (на R-22) для различных типов средне- и низкотемпературных холодильных установок и систем кондиционирования воздуха, в которых может происходить значительное изменение рабочих условий в процессе работы (давления конденсации, температур кипения, нагрузки на испаритель). Вентили V, W имеют полусбалансированный порт.

На входе любого ТРВ серии V, W установлен сетчатый фильтр для защиты внутренних частей вентиля от мелких частиц.

Все ТРВ серии V, W имеют съемный термоэлемент.

ТРВ серии V имеют два типа фланцев:

  • с патрубками под пайку ODF. Входной фланец крепит сетчатый фильтр.
  • с патрубками под резьбу FTP. Входной фланец крепит сетчатый фильтр.

ТРВ серии W устанавливаются, главным образом, на чиллеры большой производительности.



ТРВ «Sporlan»ТРВ серии W имеют фланцы с патрубками под пайку ODF. Входной фланец крепит сетчатый фильтр.

Технические данные

  • Максимальное рабочее давление: 27,6 бар
  • Минимальная температура кипения: −75 ºС
  • Максимальная температура термобаллона:
    • с жидкостной заправкой: 87 ºС
    • с газовой заправкой: 121 ºС
  • Длина капиллярной трубки:
    • 1500 мм для серии V
    • 3000 мм для серии W

Конструкционные материалы

  • Корпус — бронза
  • Седло — бронза с тефлоновым уплотнением
  • Шток — бронза
  • Фланцы:
    • FPT — сталь
    • ODF — сталь + медь

Расшифровка обозначения моделей:

V V E 52 Z 1 1/8*1-1/8 60
1 2 3   4   5   6   7
  1. серия.
  2. заправка термобаллона для работы с хладагентами:
  3. F — R-12 (Желтый) L — 402A (Бежевый) P — 507 (Бирюзовый) R — 502 (Пурпурный)
    S — 404A (Песочный) A — 717 (Белый) G — 23 (Голубой) X — 401A (Розовый)
    W — 503 (Голубой) M — 124 (Голубой) N — 407C (Светло-коричневый) Z — 410A (Розовый)
    J — 134a (Голубой) W — 503B (Голубой) F — 409A (Желтый)
    V — 22 (Зеленый) R — 408A (Пурпурный) E — R-13 (Голубой)
  4. внешнее (Е) уравнивание.
  5. условное цифирное обозначение производительности ТРВ (см. таблицу моделей ТРВ).
  6. тип заправки термобаллона.
  7. диаметры патрубков (вход * выход).
  8. длина капиллярной трубки термобаллона в дюймах.

Таблица значений МОР для ТРВ Sporlan серии V

Модель
термоэлемента
Диапазон
температур
кипения
Тип заправки MOP Хладагент
R-22 R-407C R-134a R-404A R-507
Термоэлемент №63 от +10ºС
до -25ºС
Жидкостная без MOP
Газовая псевдо MOP VGA NGA - - -
MOP +10ºС VСP100 NСP100 JСP60 SСP115 -
от -20ºС
до -40ºС
Жидкостная без MOP VZ - - SZ PZ
Газовая MOP -15ºС VZP40 - - SZP PZP
от -40ºС
до -75ºС
Жидкостная без MOP VX - - SX PX

Таблица значений МОР для ТРВ Sporlan серии W

Модель
термоэлемента
Диапазон
температур
кипения
Тип заправки MOP Хладагент
R-22 R-407C R-134a R-404A R-507
Термоэлемент №63 от +10ºС
до -25ºС
Жидкостная без MOP
Газовая псевдо MOP VGA NGA - - -
MOP +10ºС VСP100 NСP100 JСP60 SСP115 -
от -20ºС
до -40ºС
Жидкостная без MOP VZ - - SZ PZ
Газовая MOP -15ºС VZP40 - - SZP PZP
от -40ºС
до -75ºС
Жидкостная без MOP VX - - SX PX
Термоэлемент №7 от +10ºС
до -25ºС
Адсорбционная псевдо MOP VGA NGA JGA - -

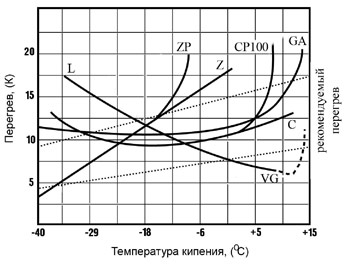

Зависимость изменения перегрева от температуры кипения для различных видов заправок ТРВ «Sporlan»

График заправки вентилей «Sporlan»

Таблица технических характеристик ТРВ Sporlan серии V

Тип
корпуса
Модель
термоэлемента
Диапазон
температур
кипения, ºС
Номинальная производительность для различных хладагентов Присоед. размеры (мм)
R-22 R-407C R-134a R-404A R-507
Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт)
вход выход
V-1 Термоэлемент №63 от +10ºС
до  -75ºС
VVE-52 183 VNE-52 183 VJE-35 123 VSE-38 134 VPE-38 134 1-1/8 или
1-3/8
1-1/8
или
1-3/8,
1-5/8
V-2 VVE-70 246 VNE-70 246 VJE-45 158 VSE-50 176 VPE-50 176
V-3 VVE-110 352 VNE-110 352 VJE-55 193 VSE-70 246 VPE-70 246

Таблица технических характеристик ТРВ Sporlan серии W

Тип
корпуса
Модель
термоэлемента
Диапазон
температур
кипения, ºС
Номинальная производительность для различных хладагентов Присоед. размеры (мм)
R-22 R-407C R-134a
Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт)
вход выход
W-1 Термоэлемент
№63
от +10ºС
до -75ºС
WVE-135 475 WNE-135 475 WJE-80 281 1-1/8,
1-3/8,
1-5/8
или 2-1/8
1-1/8,
1-3/8,
1-5/8
или 2-1/8
W-2 Термоэлемент
№7
от +10ºС
до -25ºС
WVE-180 633 WNE-180 633 WJE-110 387

Принцип действия ТРВ (Бюллетень 10-9)

Цена на ТРВ Sporlan
