Терморегулирующие вентили серии R (от 3 до 50 кВт)

Область применения

ТРВ «Sporlan»R — это ТРВ средней производительности от 3 до 50 кВт (на R-22) для различных типов средне- и низкотемпературных холодильных установок и систем кондиционирования воздуха, в которых может происходить значительное изменение рабочих условий в процессе работы (давления конденсации, температур кипения, нагрузки на испаритель). Вентили R имеют сбалансированный порт, что позволяет им стабильно работать без регулировки при значительных колебаниях давления конденсации. Благодаря этой особенности конструкции перегрев хладагента на выходе из испарителя не зависит от перепада давления на вентиле. Это дает возможность значительной экономии электроэнергии для установок с конденсаторами воздушного охлаждения в зимний период (т. к. зимой можно поддерживать низкую температуру конденсации, снижая тем самым энергопотребление компрессора). Кроме того, вентили R могут работать без пульсаций в диапазоне производительности от 25 до 100% от номинала. Благодаря вышеописанным конструктивным особенностям, вентили обладают значительным эксплуатационным преимуществом в сравнении с аналогичными по производительности ТРВ других производителей.

Все ТРВ серии R имеют съемный термоэлемент.

Все ТРВ серии R имеют удлиненные патрубки под пайку ODF.

Все ТРВ серии R имеют двунаправленную конструкцию (для тепловых насосов).

Технические данные

  • Максимальное рабочее давление:
    • 31 бар;
    • 48,3 бар для R410A;
  • Минимальная температура кипения: — 40ºС
  • Максимальная температура термобаллона:
    • с жидкостной заправкой: 87ºС
    • с газовой заправкой: 121ºС
  • Длина капиллярной трубки: 1500 мм

Конструкционные материалы

  • Корпус — обработанная (механическим путем) латунь
  • Седло — латунь
  • Шток — сталь
  • Патрубки (удлиненные) — медные

Расшифровка обозначения моделей:

E R V E 4 GA 3/8*1/2 60
1 2 3 4   5   6   7   8
  1. патрубки расширенные под пайку (длинные)
  2. серия
  3. заправка термобаллона для работы с хладагентами:
  4. F — R-12 (Желтый) L — 402A (Бежевый) P — 507 (Бирюзовый) R — 502 (Пурпурный)
    S — 404A (Песочный) A — 717 (Белый) G — 23 (Голубой) X — 401A (Розовый)
    W — 503 (Голубой) M — 124 (Голубой) N — 407C (Светло-коричневый) Z — 410A (Розовый)
    J — 134a (Голубой) W — 503B (Голубой) F — 409A (Желтый)
    V — 22 (Зеленый) R — 408A (Пурпурный) E — R-13 (Голубой)
  5. внешнее (Е) уравнивание.
  6. условное цифирное обозначение производительности ТРВ (см. таблицу моделей ТРВ).
  7. тип заправки термобаллона.
  8. диаметры патрубков (вход * выход).
  9. длина капиллярной трубки термобаллона в дюймах.

Таблица значений МОР для ТРВ Sporlan. Термоэлемент 43 (45 для R-410 A) для корпусов R1…R8. Термоэлемент 45-5 для корпусов R9 и R10 может иметь заправки только GA и CP100 (200)

Модель термоэллемента Диапазон
температур
кипения
Тип заправки MOP Хладагент
R-22 R-407C R-134a R-404A R-507 R-410A
Термоэлемент 43
(45 для R-410A)
для корпусов R1…R8
от +10ºС
до -25ºС
Жидкостная без MOP
Газовая псевдо MOP VGA NGA - - - ZGA
MOP +10ºС VСP100 NСP100 JСP60 SСP115 - ZCP200 (+20)
от -20ºС
до -40ºС
Жидкостная без MOP VZ - - SZ PZ
Газовая MOP -15ºС VZP40 - - SZP PZP

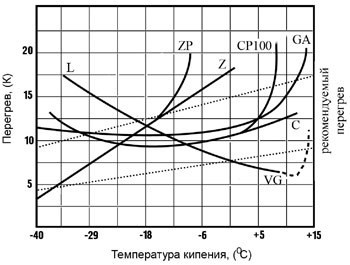

Зависимость изменения перегрева от температуры кипения для различных видов заправок ТРВ «Sporlan»

График заправки вентилей «Sporlan»

Таблица технических характеристик

Тип корпуса Номинальная производительность для различных хладагентов Присоед.
размеры
вход - выход
(мм)
R-22 R-407C R-134a R-404A R-507 R-410A
Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт)
R-1 RVE-1 3,5 RNE-1 3,5 RJE-1/2 1,75 RSE-1/2 1,75 RPE-1/2 1,75 R2E-1 4,2 3/8 - 1/2
R-2 RVE-1-1/2 5,25 RNE-1-1/2 5,25 RJE-1 3,5 RSE-1 3,5 RPE-1 3,5 RZE-1-1/2 7,35 3/8 - 1/2
R-3 RVE-2 7 RNE-2 7 RJE-1-1 2 5,25 RSE-1-1/2 5,25 RPE-1-1/2 5,25 R2E-2 9,66 3/8 - 1/2
R-4 RVE-3 10,5 RNE-3 10,5 RJE-2 7 RSE-2 7 RPE-2 7 RZE-3 13,4 3/8 - 1/2
R-5 RVE-4 14 RNE-4 14 RJE-2-1/2 8,75 RSE-2-1/2 8,75 RPE-2-1/2 8,75 R2E-4 17,6 3/8 - 1/2
R-6 RVE-5 17,5 RNE-5 17,5 RJE-3 10,5 RSE-3 10,5 RPE-3 10,5 RZE-5 21 3/8 - 1/2
R-7 RVE-6 21 RNE-6 21 RJE-4 14 RSE-4 14 RPE-4 14 R2E-6 25,2 1/2 - 5/8
R-S RVE-S 2S RNE-S 23 - - - - - - RZE-3 33,6 5/8 - 7/8
R-9 RVE-1G 35 RNE-10 35 - - - - - - RZE-12 1/2 43,8 5 3 - 7/S
R -10 RVE-12 42 RNE-12 42 - - - - - - RZE-15 50,8 5/8 - 7/8

Принцип действия ТРВ (Бюллетень 10-9)

Цена на ТРВ Sporlan
