Терморегулирующие вентили серии O (от 53 до 246 кВт)

Область применения

 ТРВ «Sporlan»О — это ТРВ большой производительности от 53 до 246 кВт (на R-22) для различных типов средне- и низкотемпературных холодильных установок и систем кондиционирования воздуха, в которых может происходить значительное изменение рабочих условий в процессе работы (давления конденсации, температур кипения, нагрузки на испаритель). Вентили О имеют сбалансированный порт, что позволяет им стабильно работать без регулировки при значительных колебаниях давления конденсации. Благодаря этой особенности конструкции перегрев хладагента на выходе из испарителя не зависит от перепада давления на вентиле. Это дает возможность значительной экономии электроэнергии для установок с конденсаторами воздушного охлаждения в зимний период (т. к. зимой можно поддерживать низкую температуру конденсации, снижая тем самым энергопотребление компрессора). Кроме того, вентили О могут работать без пульсаций в диапазоне производительности от 25 до 100% от номинала. Благодаря вышеописанным конструктивным особенностям, вентили обладают значительным эксплуатационным преимуществом в сравнении с аналогичными по производительности ТРВ других производителей.

На входе любого ТРВ серии О установлен сетчатый фильтр для защиты внутренних частей вентиля от мелких частиц.

Благодаря специальному тефлоновому уплотнению между запорным корпусом рабочего штока и седлом обеспечивается плотное запирание вентиля в период остановки системы.

Все ТРВ серии О имеют съемный термоэлемент.

ТРВ серии О имеют два типа исполнения:

  • в малом корпусе, холодопроизводительность которого на R-22 достигает 105 кВт;
  • в большом корпусе, холодопроизводительность которого на R-22 достигает 245 кВт.

Технические данные

  • Максимальное рабочее давление:
    • в малом корпусе: 31 бар
    • в большом корпусе: 29,3 бар
  • Минимальная температура кипения: — 40ºС
  • Максимальная температура термобаллона:
    • с жидкостной заправкой: 87ºС
    • с газовой заправкой: 121ºС
  • Длина капиллярной трубки:1500 мм

Конструкционные материалы

  • Корпус — обработанная (механическим путем) латунь
  • Седло — латунь
  • Шток — латунь
  • Патрубки — медные

Расшифровка обозначения моделей:

О V E 15 GA 7/8*1 1/8 60
1 2 3   4   5   6   7
  1. серия.
  2. заправка термобаллона для работы с хладагентами:
  3. F — R-12 (Желтый) L — 402A (Бежевый) P — 507 (Бирюзовый) R — 502 (Пурпурный)
    S — 404A (Песочный) A — 717 (Белый) G — 23 (Голубой) X — 401A (Розовый)
    W — 503 (Голубой) M — 124 (Голубой) N — 407C (Светло-коричневый) Z — 410A (Розовый)
    J — 134a (Голубой) W — 503B (Голубой) F — 409A (Желтый)
    V — 22 (Зеленый) R — 408A (Пурпурный) E — R-13 (Голубой)
  4. внешнее (Е) уравнивание.
  5. условное цифирное обозначение производительности ТРВ (см. таблицу моделей ТРВ).
  6. тип заправки термобаллона.
  7. диаметры патрубков (вход * выход).
  8. длина капиллярной трубки термобаллона в дюймах.

Таблица значений МОР для ТРВ Sporlan. Термоэлемент 83 или 33 (85 или 85-3 для R-410A)

Модель
термоэллемента
Диапазон
температур
кипения
Тип заправки MOP Хладагент
R-22 R-407C R-134a R-404A R-507 R-410A
Термоэлемент
83 или 33
(85 или 85-3
для R-410A)
от +10ºС
до -25ºС
Жидкостная без MOP
Газовая псевдо MOP VGA NGA - - - ZGA
MOP +10ºС VСP100 NСP100 JСP60 SСP115 - ZCP200 (+20)
от -20ºС
до -40ºС
Жидкостная без MOP VZ - - SZ PZ
Газовая MOP -15ºС VZP40 - - SZP PZP

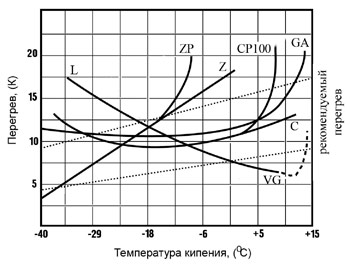

Зависимость изменения перегрева от температуры кипения для различных видов заправок ТРВ «Sporlan»

График заправки вентилей «Sporlan»

Таблица технических характеристик

Тип корпуса Модель
термоэл-
лемента
Диапазон
температур
кипения,ºС
Номинальная производительность для различных хладагентов Присоед.
размеры (мм)
R-22 R-407C R-134a R-404A R-507 R-410A
Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт) Модель Qn (кВт)
вход выход
O-1 Термоэле-мент №83 от +10ºС
до -25ºС
OVE-15 52,8 ONE-15 52,8 ONE-9 31,7 OSE-9 31,7 OPE-9 31,7 OZE-20 70 7/8 1-1/8
O-2 OVE-20 70,3 ONE-20 70,3 ONE-12 42,2 OSE-12 42,2 OPE-12 42,2 OZE-25 84 7/8 1-3/8
O-3 OVE-30 106 ONE-30 106 ONE-16 56,3 OSE-21 73,9 OPE-21 73,9 OZE-35 116 1-1/8 1-3/8
O-4 Термоэле-мент №33 от -20ºС
до -40ºС
OVE-40 141 ONE-40 141 ONE-23 80,9 OSE-30 106 OPE-30 106 OZE-50 175 1-1/8 1-3/8 или
1-5/8
O-5 OVE-55 193 ONE-55 193 ONE-32 113 OSE-35 123 OPE-35 123 OZE-60 210
O-6 OVE-70 246 ONE-70 246 ONE-40 141 OSE-45 158 OPE-45 158 - -
