Соленоидные клапаны «OLAB» для хладагентов

Соленоидные клапаны OLAB для хладагентовOLAB -один из ведущих европейских производителей высококачественных соленоидных клапанов для различных отраслей промышленности. Одним из направлений деятельности фирмы OLAB является производство соленоидных клапанов для хладагентов. При этом, практически все элементы соленоидных клапанов, производимые фирмой OLAB, изготовлены на собственном предприятии, что имеет своей целью обеспечение высочайшего качества каждой детали.

Все соленоидные клапаны, поставляемые ПХС, оборудованы патрубками с инновационной системой соединения OLABLOCK, которая позволяет производить надежное соединение патрубков с трубопроводом, а также не нагревать внутренние детали клапана при пайке. Клапан с OLABLOCK может быть легко демонтирован при необходимости проведения ремонтных работ.

Клапаны SV3T2 (1/4") и SV4T3 (3/8") — прямого действия. Все клапаны большего диаметра — пилотные. Выпускаются как нормально закрытые (N. C.), так и нормально открытые (N. O.) клапаны.

Компания ПХС поддерживает на своем складе все выпускаемые модели нормально закрытых (N. C.) соленоидных клапанов OLAB для хладагентов.

OLABLOCKБлагодаря использованию прокладок из эластомера HNBR, все соленоидные клапаны OLAB для хладагентов на складе ПХС имеют температурный диапазон использования от −45 до +150 С.

Обозначение моделей

SV14T4-NC

SV — серия соленоидных клапанов для хладагентов.
14 — номинальная производительность клапана на R407C.
T — патрубки с системой соединения OLABLOCK.
4 — обозначение диаметра выходных патрубков.
NC — нормально закрытый клапан. (NO - нормально открытый).

Нормально закрытые соленоидные клапаны с системой соединения «OLABLOCK»

Модель Присоед. размер.
(дюйм)
Номинальная производительность
(кВт)
Жидкость Горячий газ Всасываемый газ
R407C R404А R507 R410А R134а R407C R404А R507 R410А R134а R407C R404А R507 R410А R134а
SV3T2-NC   1/4 2,6 1,8 1,73 2,6 2,55 2,6 1,8 1,73 2,6 2,55
SV4T3-NC   3/8 3,95 2,74 2,65 3,95 3,9 3,95 2,74 2,65 3,95 3,9
SV14T3-NC   3/8 13,8 9,5 9,2 13,7 13,5 13,8 9,5 9,2 13,7 13,5
SV14T4-NC   1/2 13,8 9,5 9,2 13,7 13,5 13,8 9,5 9,2 13,7 13,5
SV45T4-NC   1/2 37,9 26,2 25,3 37,8 37,4 25,6 21 21 30 18,7 5 4,9 4,9 6,6 4,16
SV45T5-NC   5/8 45 31,1 30 44,8 44,4 30,3 25 25 35,5 22,2 5,9 5,8 5,8 7,8 4,93
SV45T7-NC   7/8 45 31,1 30 44,8 44,4 30,3 25 25 35,5 22,2 5,9 5,8 5,8 7,8 4,93
SV97T7-NC   7/8 98,2 67,8 65,6 98 97 66,2 54,7 54,4 77,5 48,5 12,9 12,7 12,7 17 10,8
SV98T9-NC 1  1/8 98,2 67,8 65,6 98 97 66,2 54,7 54,4 77,5 48,5 12,9 12,7 12,7 17 10,8
SV172T9-NC 1  1/8 172,3 119 115 171,7 170 116,2 96 95,4 136 85 22,7 22,3 22,3 30 18,9
SV172T11-NC 1  3/8 172,3 119 115 171,7 170 116,2 96 95,4 136 85 22,7 22,3 22,3 30 18,9
SV172T13-NC 1  5/8 172,3 119 115 171,7 170 116,2 96 95,4 136 85 22,7 22,3 22,3 30 18,9

Указанная производительность дана при следующих условиях:
для жидкого хладагента: температура кипения T0= +4 °C, температура конденсации Тк = +38 °C, падение давления = 0,15 бар
для горячего газ: температура всасывания +18 °C, перепад давления = 1 бар

Модель Коэф. потока Kv (м3/ч) Диаметр сечения (мм) Давление открытия, (бар) Рабочая темп-ра хладагента, (0С) Мах. рабоч давле  ние (бар) Размеры (мм) Цена корпуса (EUR) Цена с катушкой и разъемом (EUR)
min max min max A B C D E F G H H1 H2 L
SV3T2-NC 0,15 2,2 0 21 -35 110 45 98 78 66 42 30 16 23  - 21 20 M4 37,8 47,4
SV4T3-NC 0,23 3 38,7 48,3
SV14T3-NC 0,8 6,5 0,05 21 114 86 73 49 30 16 23  - 24 20 M4 47,0 56,5
SV14T4-NC 0,8 6,5 48,4 57,9
SV45T4-NC 2,2 12,5 130 94 79 55 30 17 23 46 30 20 M4 71,5 81,0
SV45T5-NC 2,6 12,5 138 72,9 82,5
SV45T7-NC 2,6 12,5 152 79,7 89,3
SV97T7-NC 5,7 16,5 174 109 82 58 30 16 23 57 42 20 M8 111,7 121,2
SV98T9-NC 5,7 16,5 179 148,1 157,6
SV172T9-NC 10 25,5 219 120 102 78 30 16 23 80 48 20 M8
SV172T11-NC 10 25,5 225 310,9 320,4
SV172T13-NC 10 25,5 225 336,0 345,5

Рабочий диапазон по температуре окружающей среды То.с.= от -45 до +150 С.

Катушки для соленоидных клапанов OLAB

Модель Напряжение
(V)
Ток Max. отклонение напряжения, (%) Мощность,
(Вт)
Класс защиты. Электрическое соединение.  Момент затяжки гайки крепления (Нм) Цена (EUR)
30000BHFP/ J1JI-SC 220-230 переменный 50-60Hz  10 21 IP65 PG9 2,5 7,58
30000BHFP/ U1JU-SC 110-120 переменный 50-60Hz  10 21 IP65 PG9 2,5 14,83
30000BHFP/ B1JU-SC 24 переменный 50-60Hz  10 21 IP65 PG9 2,5 21,20
DIS.8851 24 постоянный 5 21 IP65 разъем и кабель 0,5м в комплекте 2,5 35,06

Внимание! катушку соленоидного вентиля необходимо затягивать СТРОГО динамометрическим ключом соблюдая указанный момент затяжки. Без крайней необходимости не рекомендуется откручивать катушку.

Адаптер OLABLOCK


Адаптер OLABLOCK в сборе Уплотнительное кольцо Шайба и стопорное кольцо   Гайка OLABLOCK   Муфта OLABLOCK
Модель
муфты
Тип
OLABLOCK
Диаметр под
пайку (дюйм)
Длина
(мм)
Размер гайки под
ключ (мм)
Цена
(EUR)
36000-12-С8-F01 С8 1/4 30 S21
36000-12-С8-F02 3/8 30 2,45
36000-12-С10-F02 С10 3/8 30 S24
36000-12-С10-F03 1/2 30
36000-12-С10-F04 5/8 34 2,66
36000-12-С16-F03 С16 1/2 30 S30
36000-12-С16-F04 5/8 34
36000-12-С16-F06 7/8 41
36000-12-С25-F05 С25 3/4 43 S42 5,83
36000-12-С25-F06 7/8 43
36000-12-С25-F08 11/8 46
36000-12-С30-F09 С30 13/8 50 S48
36000-12-С30-F10 15/8 50
Модель
уплотнительго кольца
Диаметр внутренний
(мм)
Толщина
(мм)
Цена
(EUR)
1023-008-H 7,2 1,9 0,54
1023-010-H 8,9 1,9 0,61
1023-016-H 15,9 2,4 0,68
1023-025-H 24,6 3,6 0,83
1023-030-H

Моменты затяжки гаек OLABLOCK

Размер гайки под ключ (мм) S21 S24 S30 S42 S48
Динамометрический ключ (N.m) 35 45 50 90 120

Конструктивные особенности и преимущества соленоидных клапанов OLAB для хладагентов

  • Соленоидные клапаны OLAB отличает высочайшее качество изготовления всех деталей и качество сборки, при этом на корпусе клапана выбит специальный код, по которому можно проследить впоследствии все этапы сборки и тестирования качества каждого узла и клапана целиком.
  • Соленоидная катушка фиксируется сверху колпачком на резьбе со специальной прокладкой, исключающей возможность попадания влаги в пространство между внутренней поверхностью катушки и штоком. Вторая прокладка расположена снизу катушки, между катушкой и крышкой клапана (попадание влаги в зазор между катушкой и штоком приводит, как правило, к сгоранию катушки). Наружная поверхность катушки покрыта слоем резины с диэлектрическими свойствами, что обеспечивает хорошую защиту от влаги.
  • Катушки соленоидных клапанов имеют класс изоляции +180 С.
  • Корпус штока клапана выточен из стержня из нержавеющей стали, что обеспечивает надежную работу клапана в самых неблагоприятных условиях.
  • Запорный элемент клапана — это поршень из PTFE, который прижимается к седлу силой деформации мембраны и силой разницы давлений на клапане. Такой принцип запирания — самый надежный.
  • Все соленоидные клапаны OLAB, поставляемые ПХС, имеют патрубки с инновационной системой соединения OLABLOCK, дающей возможность производить монтаж клапана без нагревания его корпуса при пайке (не нужно также разбирать клапан при пайке) , а также быстро демонтировать клапан на месте эксплуатации при необходимости замены.
  • максимальное рабочее давление (MWP) для соленоидных клапанов серии SV — 45 Бар, они универсальны и могут использоваться в холодильных установках и системах кондиционирования воздуха со всеми HFC хладагентами, в том числе с R410A.

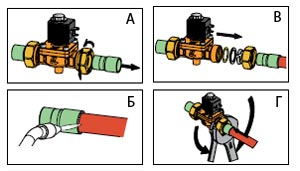

Порядок установки/монтажа в систему соленоидных клапанов серии SV с системой соединения OLABLOCK

а) ослабьте гайку крепления патрубка(адаптера) системы OLABLOCK и вытащите сам адаптер.
б) припаяйте трубу к адаптеру.
в) открутите полностью гайку и вытащите все элементы системы OLABLOCK. Вставьте все элементы OLABLOCK (адаптер, зажимное кольцо с разрезом, металлическую упорную шайбу, уплотнительное мягкое кольцо) в гайкув последовательности, обратной порядку разборки.
г) накрутите собранный узел гайка-адаптер на резьбовой патрубок соленоидного клапана и затяните с рекомендованным моментом затяжки.

Катушки для соленоидных клапанов OLAB

Модель Напряжение
(V)
Ток Max. отклонение напряжения, (%) Мощность,
(Вт)
Класс защиты. Электрическое соединение.  Момент затяжки гайки крепления (Нм) Цена (EUR)
30000BHFP/ J1JI-SC 220-230 переменный 50-60Hz  10 21 IP65 PG9 2,5 7,58
30000BHFP/ U1JU-SC 110-120 переменный 50-60Hz  10 21 IP65 PG9 2,5 14,83
30000BHFP/ B1JU-SC 24 переменный 50-60Hz  10 21 IP65 PG9 2,5 21,20
DIS.8851 24 постоянный 5 21 IP65 разъем и кабель 0,5м в комплекте 2,5 35,06

Внимание! катушку соленоидного вентиля необходимо затягивать СТРОГО динамометрическим ключом соблюдая указанный момент затяжки. Без крайней необходимости не рекомендуется откручивать катушку.

Рекомендации по подбору и установке соленоидных клапанов OLAB

  • Соленоидные клапаны OLAB серии SV предназначены для работы в холодильных системах с хладагентами HFC, HCFC с максимальным рабочим давлением 45 Бар, с синтетическими маслами. Их нельзя использовать в аммиачных установках.
  • При выборе модели пилотного соленоидного клапана (SV14 и больше) не рекомендуется подбирать его с большим запасом, т. к. для открытия прохода необходим минимальный перепад давления 0,05 Бар. Это особенно касается установок со значительным колебанием нагрузки на испаритель, оборудованных многокомпрессорными станциями или цифровым спиральным компрессором.
  • На корпусе клапана стрелкой указано направление потока хладагента. Всегда при монтаже проверяйте правильность направления потока.
  • Клапан серии SV может быть смонтирован в любом пространственном положении, кроме «катушкой вниз».
  • Перед первой подачей электропитания всегда проверьте совпадение значения питающего напряжения в Вашей электросети и данных, указанных на катушке.
  • При проведении пайки всегда вытаскивайте адаптеры, паяйте, а уже потом подсоединяйте их к клапану посредством соединения OLABLOCK. Чтобы внутренние детали клапана не деформировались при нагреве.
