Смотровые стекла серии MIA с индикатором влажности

Характеристики:

  • Для R 22, R407C, R 134a, R 404A, R507, R410A, с минеральными и синтетическими POE маслами.
  • Полностью герметичная конструкция
  • Корпус из нержавеющей стали
  • В качестве индикаторного элемента используется кристалл,имеющий длительный срок службы.
  • Простое определение количества влаги
  • Чувствительный индикатор с калибровкой по четырем цветам
  • Хороший обзор для определения наличия газа / жидкости.
  • Малый вес
  • Тип присоединительных патрубков ODF подходит для всех стандартных типоразмеров труб
  • Для R 22, R407C, R 134a, R 404A, R507, R410A, с минеральными и синтетическими POE маслами.
  • Нет необходимости «охлаждения мокрой ветошью» при пайке.
  • Максимальное рабочее давление: 43 бара.
  • Давление разрушения 175 бар
  • Давление испытания 39 бар
  • Допустимые утечки (100% тестирование гелиевым спектрометром) <3г / год (1,8×10-5 cc/sec)
  • Диапазон рабочих температур TS: −40 to 100°C
  • Минимальное падение давления при работе.
  • Стандартизировано: EN 12178

Конструкция.

В индикаторах серии MIA использована передовая технология производства полностью герметичного изделия без каких-либо прокладок. Кроме того, благодаря использованию передовых материалов, индикаторы влажности MIA не подвержены коррозии, а также значительно легче, чем продукция конкурирующих фирм, изготовленная по традиционной паяной технологии. Преимущество серии MIA в различной теплопроводности нержавеющей стали и меди. При обычных обстоятельствах MIA можно впаять в систему без необходимости дополнительного охлаждения «мокрой ветошью». Данная технология позволяет уменьшить время на пайку и стоимость работ.

Индикатор.

Большинство производителей подобной продукции используют в качестве индикатора бумагу. ALCO использует кристаллический элемент, такой же кристалл с большим сроком службы, как и в серии AMI, поскольку он зарекомендовал себя очень хорошо. Этот индикатор гарантирует работу системы с помощью чувствительного элемента и позволяет в течение большого промежутка времени отслеживать содержание влаги в системе. Индикатор начинает реагировать при наличии влаги в системе на уровне 50 ppm, который рекомендован ведущими производителями компрессоров. Пользуясь шкалой нового дизайна, гораздо проще определить все уровни влагосодержания и сравнить цвет кристалла и шкалы индикатора. Химический состав кристаллического элемента индикатора подобран для обеспечения долгой работы с необходимой точностью и надежностью. Он имеет высокую стойкость при попадании влаги в систему или при сгорании электродвигателя компрессора, что позволяет ему работать большее время, чем индикаторам бумажного типа. Поэтому нет необходимости в замене индикатора после замены фильтра-осушителя. Индикаторный элемент последовательно изменяет цвет в соответствии с изменениями влагосодержания в системе, как показано в таблице:

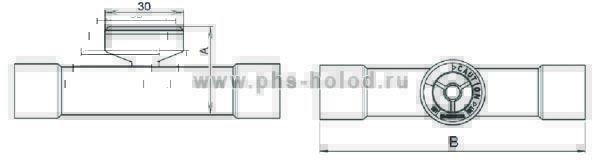

Таблица подбора смотровых стекол с индикатором влажности

Марка Номер заказа Для трубы с внеш.. диаметром Длина А (мм) Высота В (мм) Вес (г)
MIA 014 805 883 1/4″ 25,7 98,0 60
MIA 038 805 884 3/8″ 28,5 109,0 80
MIA 012 805 885 1/2″ 31,8 113,0 90
MIA 058 805 886 5/8″ 31,8 108,5 95
MIA 078 805 887 7/8″ 37,8 122,5 170
MIA 118 805 892 1 1/8″ 43,5 122,5 190
MIA М06 805 880 6 mm 25,9 98,0 60
MIA М10 805 881 10 mm 28,5 109,0 870
MIA М12 805 882 12 mm 28,5 113,0 75
MIA М16 805 886 16 mm 31,5 108.5 95
MIA М28 805 891 28 mm 43,5 122,5 190

Влагосодержание* и цветовая индикация.

Хладагент Температура жидкости, °С синий сухо фиолетовый розовый опасность красный опасность-влага
R 22 25 25 40 80 145
38 35 65 130 205
52 50 90 185 290
R 404A / R 507 25 15 33 60 120
38 25 50 110 150
52 45 60 140 180
R 134a 25 20 35 90 130
38 35 55 120 160
52 50 85 150 190
R 407C 25 26 42 94 151
38 40 68 144 232
52 64 109 230 371

*Содержание влаги в mg воды на kg хладагента (ppm).
