Смотровые стекла AWA на 140 бар

Cмотровые стекла фирмы AWA (Германия) из нержавеющей стали с максимальным рабочим давлением 140 Бар разработаны для установки на жидкостных и газовых трубопроводах холодильных систем, работающих на хладагенте СО2. Максимально допустимое рабочее давление в 140 Bar позволяет использовать стекла в системах, работающих по транскритическому циклу.

Данная серия смотровых стекол может иметь один (1852-) или два (1854-) смотровых глазка, что позволяет, с учетом особенностей размещения и доступности глазка внутри установки, а также скорости течения жидкости или масла внутри трубы, подобрать наилучший вариант для конкретного конструктивного случая.

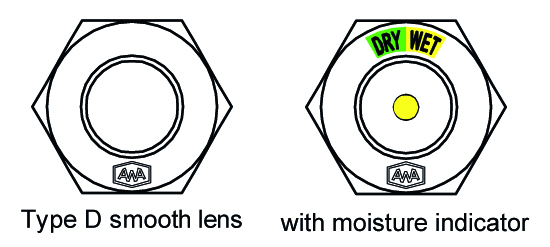

Смотровые глазки могут иметь индикатор влажности или просто гладкую линзу. Учитывая тот факт, что для прокладки трубопроводов для холодильных установок на СO2 используются как стальные, так и медные трубы, размеры которых могут быть как дюймовыми, так и метрическими, патрубки стекол также растачиваются под дюймовые или метрические размеры.

Компания ПХС поддерживает складской запас стекол под дюймовые размеры труб, что позволяет использовать их с дюймовыми медно-стальными трубами из сплава К65 от Wieland, полная линейка диаметров которых от 3/8" до 2 1/8", также может быть поставлена со склада ПХС.

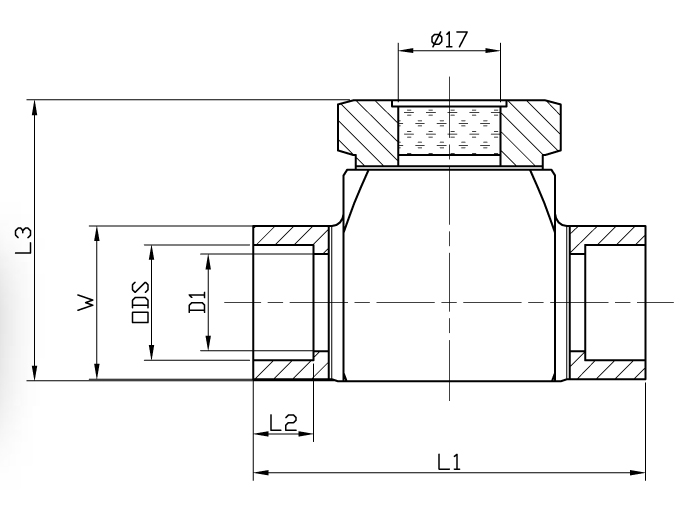

Однонаправленное смотровое стекло под пайку для трубопроводов хладагента

Материал - сталь нержавеющая

Max. рабочее давление 105 бар при -50°С... -10°С

Max. рабочее давление 140 бар при -10°С... +120°С

Тип D Размеры PS, бар
Гладкая линза С индикатором влажности W, мм ODS, дюйм L1, мм L2, мм L3, мм
185 201 000 185 201 600 13,5 3/8 65 9 37 140
185 202 000 185 202 600 17,2 1/2 65 10 47 140
185 203 000 185 203 600 20 5/8 65 11 47 140
185 204 000 185 204 600 25,4 3/4 65 13 47 140
185 205 000 185 205 600 30 7/8 75 16 52 140
185 206 000 185 206 600 35 1 1/8 95 18 62 140
185 207 000 185 207 600 42,4 1 3/8 95 23 62 140

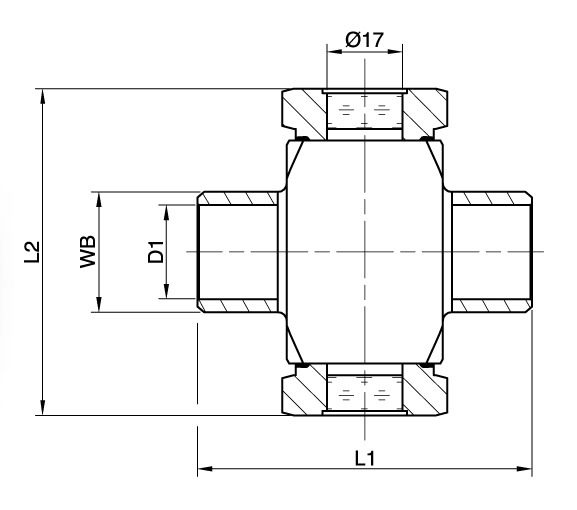

Двунаправленное смотровое стекло под пайку для трубопроводов хладагента

Материал - сталь нержавеющая

Max. рабочее давление 105 бар при -50°С... -10°С

Max. рабочее давление 140 бар при -10°С... +120°С

Тип D Размеры PS, бар
Гладкая линза С индикатором влажности WB, мм DN, мм NPS, дюйм D1 L1, мм L2, мм
185 411 000 185 411 600 13,5 08 1/4 8,5 65 58 140
185 412 000 185 412 600 17,2 10 3/8 12 65 63 140
185 413 000 185 413 600 21,3 15 1/2 16 65 73 140
185 414 000 185 414 600 26,9 20 3/4 21 75 73 140
185 415 000 185 415 600 33,7 25 1 27 95 73 140
185 416 000 185 416 600 42,4 32 1 1/4 35 95 83 140
185 417 000 185 417 600 48,3 40 1 1/2 40 95 88 140
185 418 000 185 418 600 60,3 50 2 52 95 100 63
