Фильтры-осушители герметичные для жидкостной линии

Фильтры-осушители серии ADK, FDB производства «ALCO-CONTROLS» (США); серии С-, С-НН, С-ТТ-НН производства «SPORLAN» (США) и серии SDA, SDM производства «HENRY» (США) устанавливаются на жидкостных линиях высокого давления для улавливания мелких частиц, адсорбирования влаги и кислоты, присутствующей внутри холодильного контура. Фильтры серий С-НН, С-ТТ-НН, SDA имеют в составе фильтрующего сердечника активированный уголь, который позволяет удалять парафин, образующийся внутри холодильного контура при разложении холодильного масла.

Фильтры-осушители ADK FDB C- C-HH C-ТТ-HH компактные SDA SDM
 Фильтр осушитель ADK  Фильтр осушитель FDB  Фильр осушитель С Фильтр осушитель  Фильтр осушитель C-TT
Совместимость с хладагентами и маслами HFC, HCFC, CFC (в том числе R-410A) и соответствующими минеральными и синтетическими маслами HFC, HCFC, CFC (в том числе R-410A, CO2) и соответствующими минеральными и синтетическими маслами
Производительность* 7.4-141 кВт 6,9-84,3 кВт 5,3-117 кВт 7,4-77,7 кВт 38,7-77,7 кВт 6,1-84,3 кВт 6,1-84,3 кВт
Степень фильтрации 40 микрон 40 микрон 20 микрон 20 микрон 20 микрон 40 микрон 40 микрон
Мак. Рабочее давление 43 бар 43 бар 44,8 бар 44,8 бар 31 бар 45 бар 45 бар
Температурный диапазон −40...+65°С −40...+65°С       −40...+100°С −40...+100°С
Патрубки медь (под пайку), сталь (под гайку), 1/4"- 11/8″ медь (под пайку), сталь (под гайку), 1/4"- 7/8″ медь (под пайку), сталь (под гайку), 1/4"- 11/8″ медь (под пайку), сталь (под гайку), 1/4"- 7/8″ медь (под пайку), 1/2"- 11/8″ медь (под пайку), сталь (под гайку), 1/4"- 7/8″
Корпус сталь, покрытая коррозионностойкой краской на эпоксидной основе
Адсорбция вода, кислота вода, кислота кислота, вода вода, кислота, продукты разложения масла вода, кислота, продукты разложения масла вода, кислота, продукты разложения масла вода
Фильтрующий блок на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, основа — спрессованный адсорбент, 75% молекулярные сита и 25% активированный алюминий на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, прижимная пружина, основа засыпной адсорбент, 75% молекулярные сита и 25% активированный алюминий на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, прижимная пружина, основа-спрессованный адсорбент — 70% молекулярные сита и 30% активированный алюминий на входе и выходе — войлочный фильтр-грязевик, фильтрующий экран, прижимная пружина, основа спрессованный адсорбент — смесь молекулярных сит, активированного алюминий и активированного угля. на входе и выходе — войлочный фильтр-грязевик и фильтрующий экран, прижимная пружина, основа спрессованный адсорбент — смесь молекулярных сит и активированного алюминий и активированного угля. на входе и выходе — фильтр-грязевик, фильтрующий экран, прижимная пружина, основа — спрессованный адсорбент — 80% молекулярные сита и 20% активированный алюминий. на входе и выходе — фильтр-грязевик, фильтрующий экран, прижимная пружина, основа — спрессованный адсорбент — 100% молекулярные сита.

*Номинальная производительность для R-22 при перепаде давления 0,07 Бар.

Рекомендации по подбору и установке.

Рекомендуется подбирать фильтр-осушитель для жидкостной линии исходя из перепада давления между его входом и выходом не более 0,07 Бар. При подборе необходимо знать производительность установки, температурный режим работы, хладагент и расчетный диаметр присоединения.

Фильтры-осушители серии ADK, FDB рекомендуется использовать в новых холодильных установках с небольшим потенциальным содержанием влаги, кислоты и мелких частиц внутри контура, а в системах с повышенным влагосодержанием лучше применять серию ADK, но выбирать для таких случаев фильтр с сердечником большего объема.

Фильтры-осушители серии С — имеют большее процентное содержание активированного алюминия в составе сердечника, что позволяет им более эффективно адсорбировать кислоту. Это особенно важно в низкотемпературных холодильных установках (при температурах кипения ниже -20 С»).

Фильтры-осушители серии С-, C-HH рекомендуется устанавливать в низкотемпературных холодильных установках на R-22, а также в любых других холодильных системах с высокой температурой нагнетания, где вследствие разложения холодильного масла наблюдается повышенное образование парафина, а также обязательна их установка в системах, где произошло сгорание электродвигателя компрессора, для эффективного адсорбирования продуктов сгорания электродвигателя активированным углем.

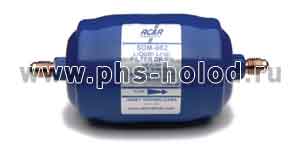

Фильтры-осушители серии SDM состоят на 100% из молекулярного сита, что позволяет использовать данный фильтр для эффективного осушения холодильного контура.

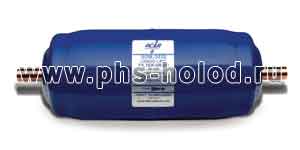

Фильтры-осушители серии SDA имеют достаточно сбалансированный состав молекулярного сита и активированного алюминия, что позволяет им эффективно поглощать воду и адсорбировать кислоту.

Таблицы подбора, поправочные коэффициенты и другую информацию, а также стоимость фильтров смотрите в разделе 11.6. Фильтры (Alco, Sporlan, ITE) Основного прайс-листа

Фильтры-осушители серии BFK производства „ALCO-CONTROLS“ (США) и серии V2A, HPC производства „SPORLAN“ (США) применяются в тепловых насосах или в холодильных установках, в которых используется реверсивный цикл, т. е. работающих в режиме охлаждения и обогрева. Устанавливаются на жидкостных линиях высокого давления и производят фильтрацию и осушение хладагента при движении потока как в прямом, так и в обратном направлении благодаря встроенным обратным клапанам. При изменении направления движения потока вся адсорбированная сердечником влага и мелкие частицы удерживаются фильтром и не попадают в систему.

Фильтры-осушители BFK V2A HPC
Фильтр осушитель BFK
Совместимость с хладагентами и маслами HFC, HCFC, CFC (в том числе R-410A) и соответствующими минеральными и синтетическими маслами
Производительность* 5,7-51,3 кВ 12-22 кВт 17,6-40,1 кВт
Степень фильтрации 40 микрон 20 микрон 20 микрон
Мак. Рабочее давление 43 бар 45 бар 45 бар
Температурный диапазон −40...+65°С −40...+66°С −40...+66°С
Патрубки медь (под пайку), сталь (под гайку), 1/4»- 11/8″ медь (под пайку), сталь (под гайку), 3/8"- 1/2″ медь (под пайку), сталь (под гайку), 3/8"- 7/8″
Корпус сталь, покрытая коррозионностойкой краской на эпоксидной основе
Адсорбция вода, кислота вода, кислота, продукты разложения масла вода, кислота, продукты разложения масла
Фильтрующий блок на входе и выходе — войлочный фильтр-грязевик, система обратных клапанов, основа спрессованный адсорбент, 75% молекулярные сита и 25% активированный алюминий на входе и выходе — войлочный фильтр-грязевик, система обратных клапанов, основа спрессованный адсорбент — смесь 70% молекулярные сита и 30% активированный алюминий на входе и выходе — войлочный фильтр-грязевик, система обратных клапанов, основа спрессованный адсорбент — смесь 70% молекулярные сита и 30% активированный алюминий.

*Номинальная производительность для R-22 при перепаде давления 0,07 Бар.

Рекомендации по подбору и установке.

Рекомендуется подбирать фильтр-осушитель для жидкостной линии исходя из перепада давления между его входом и выходом не более 0,07 Бар. При подборе необходимо знать производительность установки, температурный режим работы, хладагент и расчетный диаметр присоединения.

Фильтры-осушители серии BFK рекомендуется использовать в новых холодильных установках с небольшим потенциальным содержанием влаги, кислоты и мелких частиц внутри контура, а также в системах с повышенным влагосодержанием, но выбирать для таких случаев фильтр с сердечником большего объема.

Фильтры-осушители серии V2A, HPC имеют большее процентное содержание активированного алюминия в составе сердечника, что позволяет им более эффективно адсорбировать кислоту, поэтому их предпочтительнее использовать в тепловых насосах «воздух-вода», где температура кипения хладагента может опускаться ниже « — 15°С»).

Таблицы подбора, поправочные коэффициенты и другую информацию, а также стоимость фильтров смотрите в разделе 11.6 «Фильтры (Alco, Sporlan, ITE) Основного прайс-листа
