Льдоаккумуляторы ОАЛ

Каталог установок получения ледяной воды.

Цены на установки получения ледяной воды.

Запросы на расчет и подбор оборудования
направляйте, пожалуйста:

Маргелову Георгию  — vactekh@mail.ru

Филатову Сергею — filatov@phs-holod.ru


Общие сведения об установках получения ледяной воды с аккумулированием льда.

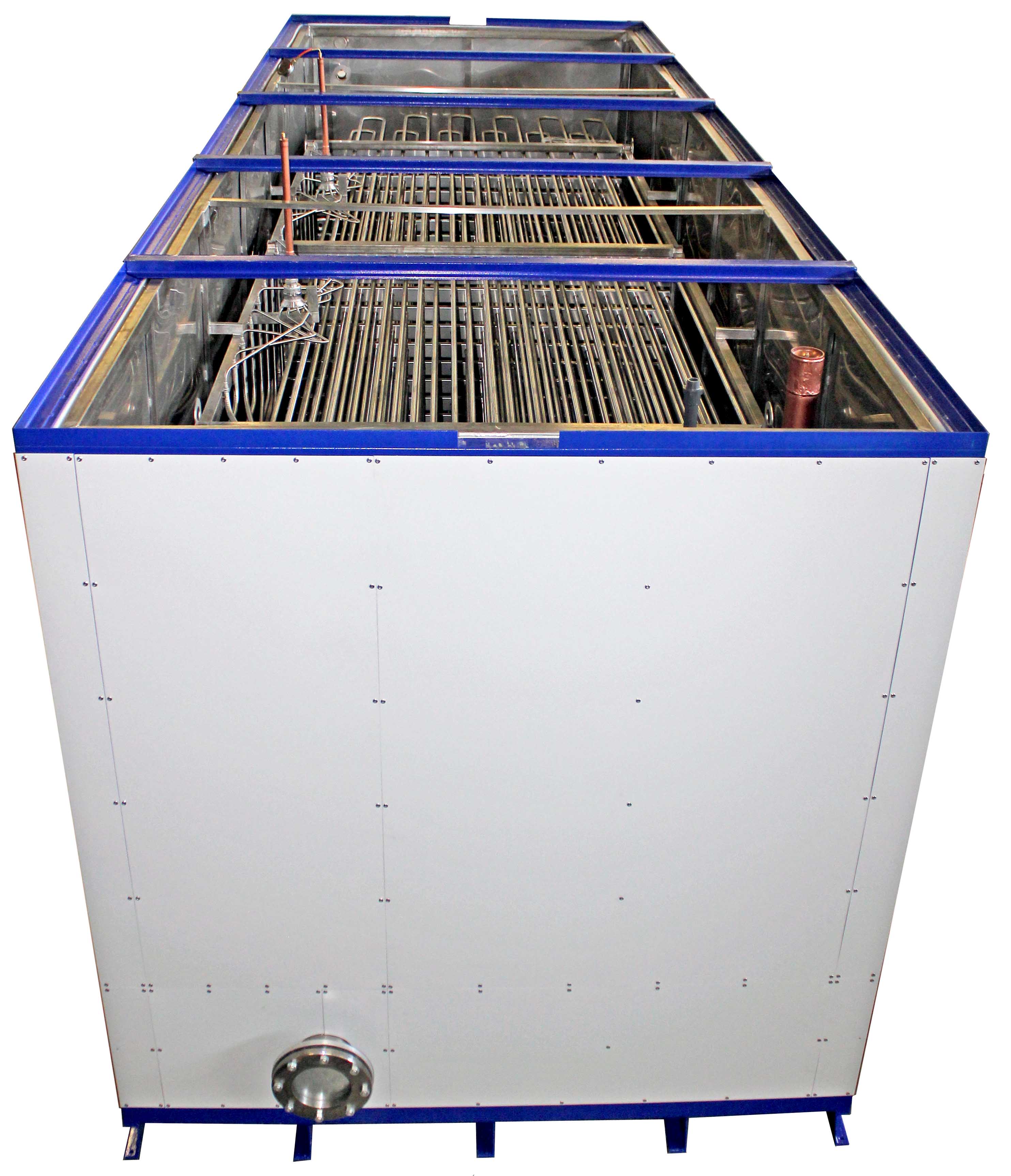

Льдоаккумулятор ОАЛЛьдоаккумуляторы серии ОАЛ — это установки для получения ледяной воды (температура + 0,5...+ 1 °С) с возможностью намораживания (аккумулирования) льда на поверхности труб испарителя. Принцип работы льдоаккумуляторов заключается в накоплении льда в период малых тепловых нагрузок и его стаивании при повышенных теплопритоках, когда мощности установленного холодильного агрегата недостаточно.

Основная область применения:

  • молокоперерабатывающие предприятия, где в период поступления молока тепловая нагрузка на систему охлаждения воды повышается в несколько раз, при этом температура воды, подаваемой для охлаждения молока, не должна превышать + 1 °С. Это делает экономически и технически нецелесообразным использование стандартных водоохлаждающих установок.

Отличие льдоаккумуляторов от чиллеров ВТХУ, ОВ, ОС:

  • возможность получения ледяной воды с температурой, близкой к 0 °С без риска размораживания испарителя;
  • возможность аккумулирования значительного количества холода, которая позволяет компенсировать теплопритоки в период пиковых нагрузок, а значит, позволяет использовать холодильный агрегат, работающий в составе льдоаккумулятора, меньшей холодопроизводительности, чем при установке чиллера. Это позволяет уменьшить установленную мощность холодильного оборудования и снизить его энергопотребление. Кроме того, дополнительное снижение расхода электроэнергии достигается вследствие того, что основная нагрузка на холодильный агрегат приходится на ночные часы, когда температура конденсации и, следовательно, расход электроэнергии минимальны.

При расчете необходимой для каждого конкретного случая аккумулирующей способности, измеряемой в кВт*ч, необходимо учитывать, что для передачи охлаждаемой воде всего количества саккумулированного холода необходимо определенное минимальное время. Для льдоаккумуляторов ОАЛ время полного таяния льда составляет около 2,5 часов.

Льдоаккумулятор ОАЛ состоит из двух основных частей:

  • емкости с хладоносителем (водой), внутрь которой встроена трубная теплообменная решетка;
  • холодильного агрегата.

Хладагенты и хладоносители.

В стандартном исполнении установки поставляются для эксплуатации на хладагенте R-22, но могут работать также на следующих хладагентах:

  • со спиральными герметичными компрессорами: на R-22, R-407C, R-134a;
  • с поршневыми полугерметичными компрессорами: на R-22, R-404А, R-507, R407C, R-134a.

При использовании иных, чем R-22, хладагентов необходимо указать это на стадии заказа с целью проведения уточняющего расчета площади поверхности трубной решетки испарителя.

Технические данные.

Холодопроизводительность: от 11 до 100 кВт.

Аккумулирующая способность: от 1 до 8 т. льда.

Температура воды на выходе из установки: от + 0,5 до + 1 °С.

Расчетное время намораживания льда (при использовании стандартно подобранных холодильных агрегатов): от 8 до 12 часов.

Расчетное время полного таяния льда: ориентировочно 2,5 часа.

Диапазон температуры окружающей среды: от - 20 до + 45 ºС (запуск и устойчивая работа при температуре ниже 0 ºС возможна только с использованием систем зимнего пуска и управления вентиляторами конденсатора).

Стандартная комплектация и опции.

Стандартная комплектация льдоаккумулятора ОАЛ:

  • аккумулирующая емкость со встроенной теплообменной решеткой и системой барботирования;
  • холодильный агрегат со щитом управления и конденсатором воздушного охлаждения.

Опции:

  • система зимнего пуска (З).

                                    Установки получения ледяной воды ОАЛ-Н-С(П) с емкостью и испарителем из нержавеющей стали.

Масса намораживаемого льда указана при разной толщине слоя льда (35 мм и 40 мм).

Толщина слоя льда определяется настройкой датчика толщины льда, установленного на трубках. В случае намораживания слоя льда толщиной 35 мм необходим больший по размеру льдоаккумулятор для накопления заданной массы льда, однако при этом расход электроэнергии установки в целом будет меньше за счет более высокой (в среднем) температуры кипения хладагента внутри труб за весь цикл намораживания. Таким образом, для относительно мощных льдоаккумуляторов рекомендуется осуществлять подбор оборудования исходя из слоя намораживания льда 35 мм.

Время намораживания полной массы льда льдоаккумулятором зависит от холодопроизводительности холодильного агрегата, которым оборудован льдоаккумулятор. Холодопроизводительность агрегата определяется для каждого конкретного случая, исходя из технического задания. Но существует ограничение как по максимальной, так и по минимальной мощности холодильного агрегата. Эти мощности указаны в Таблице п.4.7 Каталога установок охлаждения жидкости.





Таблица технических характеристик.

Модель Аккумулирующая способность Кол-во секций, шт Холодопроизводительность установки при Tкип. = - 10 °С, кВт
Толщина льда 35 мм Толщина льда 40 мм
кВт*ч кг льда кВт*ч кг льда Мин. время намораживания льда 8 - 12 ч Макс. время намораживания льда 3,5 - 4,5 ч
ОАЛ-1800-Н 132 1425 164 1775 1 15 40
ОАЛ-2100-Н 158 1710 197 2130 1 18 48
ОАЛ-2500-Н 185 1995 230 2485 1 21 56
ОАЛ-2800-Н 210 2280 263 2840 1 24 64
ОАЛ-3200-Н 237 2565 295 3195 1 27 72
ОАЛ-3500-Н 264 2850 328 3550 1 30 80
ОАЛ-3900-Н 290 3135 361 3905 1 33 88
ОАЛ-4200-Н 316 3420 394 4260 1 36 96
ОАЛ-4600-Н 343 3705 427 4615 1 39 104
ОАЛ-5000-Н 369 3990 460 4970 1 42 112
ОАЛ-5300-Н 395 4275 492 5325 1 45 120
ОАЛ-5700-Н 421 4560 525 5680 1 48 128
ОАЛ-6400-Н 474 5130 590 6390 2 54 144
ОАЛ-7100-Н 528 5700 656 7100 2 60 160
ОАЛ-7800-Н 580 6270 722 7810 2 66 176
ОАЛ-8500-Н 632 6840 788 8520 2 72 192
ОАЛ-9200-Н 686 7410 854 9230 2 78 208
ОАЛ-10000-Н 738 7980 920 9940 2 84 224
ОАЛ-10600-Н 790 8550 984 10650 2 90 240
ОАЛ-11400-Н 842 9120 1050 11360 2 96 256
