Ребристо-трубные теплообменники



Ваши вопросы технического и коммерческого характера по изготовлению теплообменников направляйте, пожалуйста:

Сатину Дмитрию — satin@phs-holod.ru

Волкову Ивану — ivan@phs-holod.ru


В 2018 году компания ПХС начала собственное производство теплообменных решеток для воздухоохладителей, конденсаторов и драйкулеров.

Технологические возможности нашего производства позволяют изготовить тепллобменник с максимальной длиной 8 м и шириной 2,4 м. При изготовлении используются материалы только самого высокого уровня качества от европейских и российских производителей.

Изготавливаемые теплообменники используются как в составе готовых изделий производства ПХС: чиллеров, холодильных агрегатов, воздухоохладителей, конденсаторов, драйкулеров, так и производятся под заказ по техническому заданию заказчика.

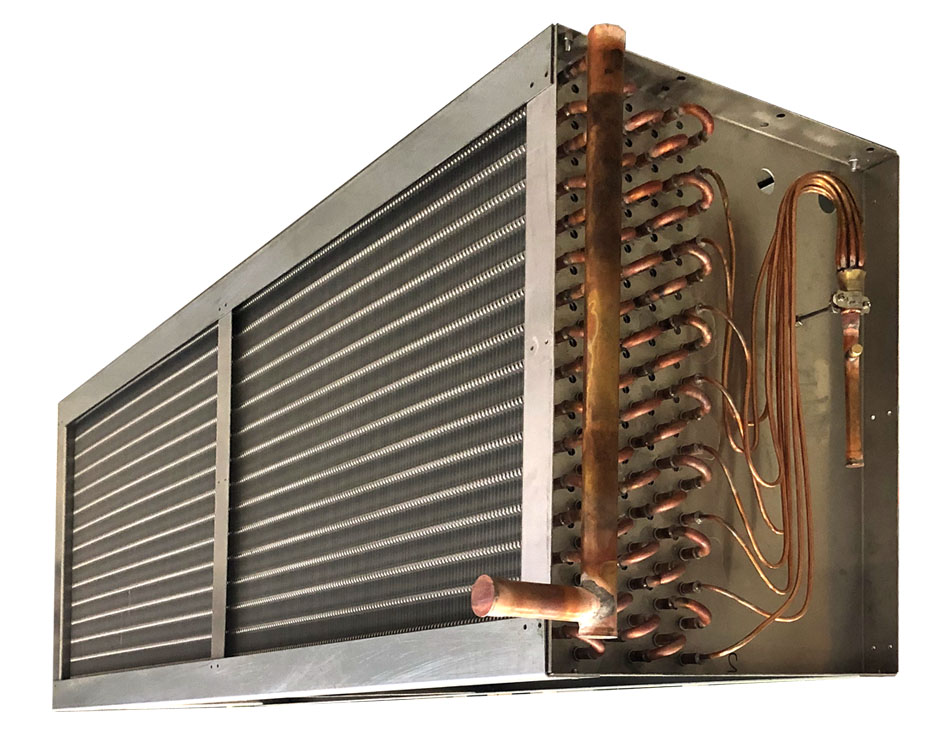

Испарительные секции

  • Оборудованы дистрибьютером подачи и коллектором слива
  • Медные трубки с внутренним оребрением
  • Возможны коридорное или шахматное расположение трубок
  • Алюминиевые или медные ламели прямого и волнистого исполнений
  • В ламелях предусмотрены специальные отверстия для установки тэнов
  • Возможно исполнение с трубками и корпусом из нержавеющей стали AISI316

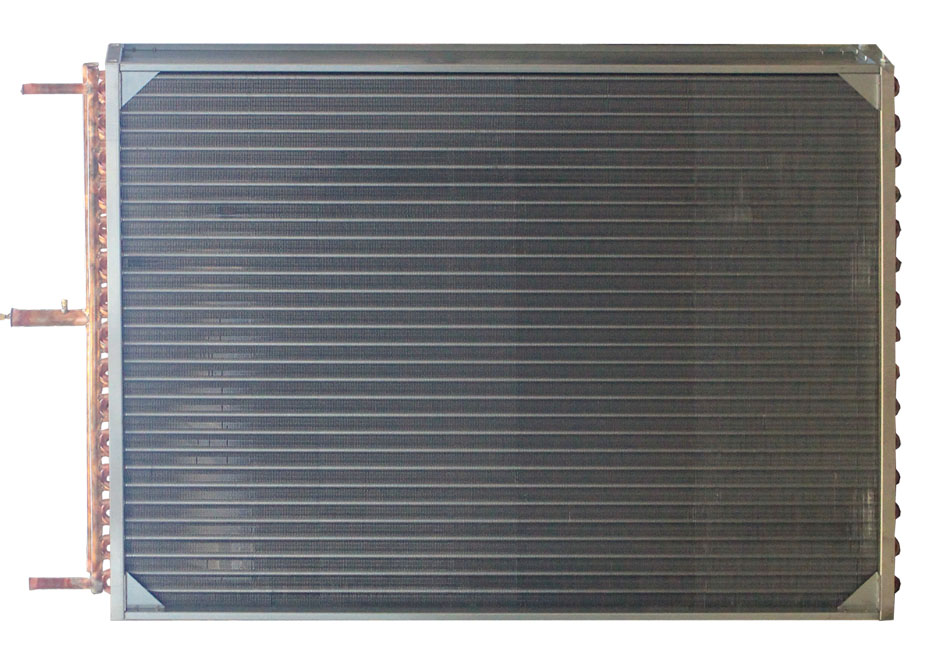

Конденсаторные секции

  • Оборудованы коллекторами подачи и слива хладагента
  • Трубки с внутренним оребрением
  • Шахматное расположение трубок
  • Возможны исполнения с волнистиыми либо просечными ламелями из алюминия или меди

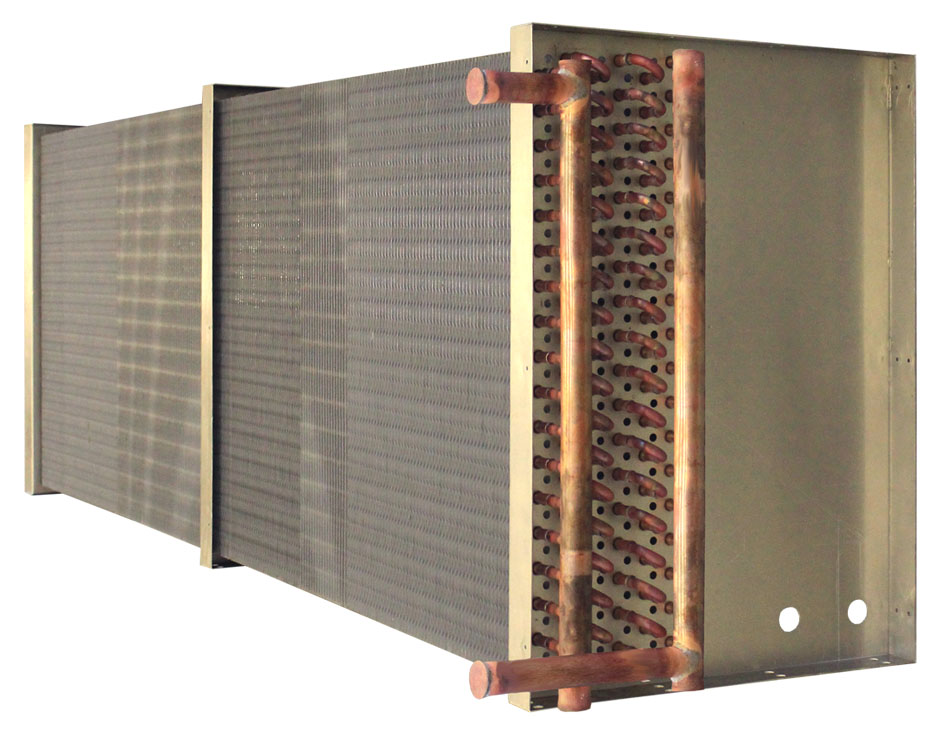

Секции гликолевых охладителей

  • Оборудованы коллекторами подачи и слива хладоносителя
  • Трубки с гладкой внутренней поверхностью
  • Коридорное расположение трубок
  • Имеют прямые ламели
  • В ламелях предусмотрены специальные отверстия для установки тэнов

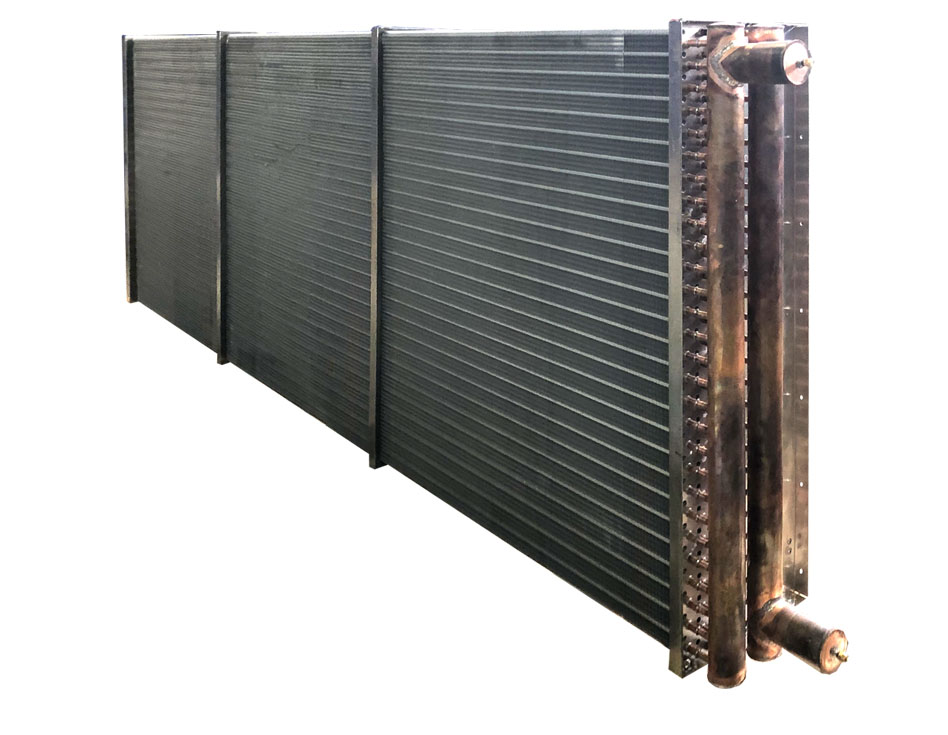

Секции драйкулеров

  • Оборудованы коллекторами подачи и слива хладоносителя
  • Трубки с гладкой внутренней поверхностью
  • Шахматное расположение трубок
  • Возможны исполнения с волнистиыми либо просечными ламелями
  • В ламелях предусмотрены специальные отверстия для установки тэнов

Технические характеристики трубок и ламелей

Трубки Ламели
Расположение
  • Шахматное (40х34 мм)
  • Коридорное (50х50 мм)
Тип
  • Прямые, просечные и волнистые для трубок Ø12 мм
  • Прямые для трубок Ø15 мм
Материал
  • Медь
  • Нержавеющая сталь
Материал
  • Медь
  • Алюминий
Диаметр (Ø) и толщина стенки (h)
  • Ø12 мм с оребренной внутренней поверхностью; h=0,32; 0,35 и 0,4 мм
  • Ø12 мм с гладкой внутренней поверхностью; h=0,35 и 0,4 мм
  • Ø15 мм с гладкой внутренней поверхностью; h=0,4 и 1 мм
Шаг
  • от 1,8 до 10 мм для трубок Ø12 мм
  • от 4 до 12 мм для трубок Ø15 мм
Исполнение Одно и двухконтурное исполнение

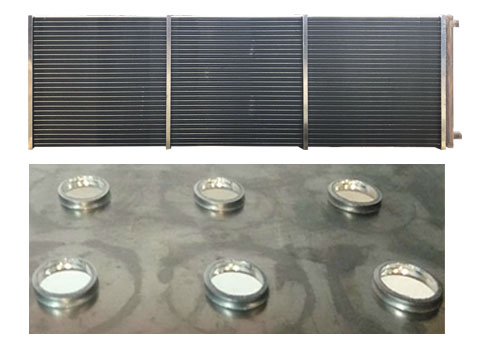

Специальная конструкция перегородок обеспечивает надёжную фиксацию трубок, исключающую их вероятные повреждения при чрезмерных вибрациях.

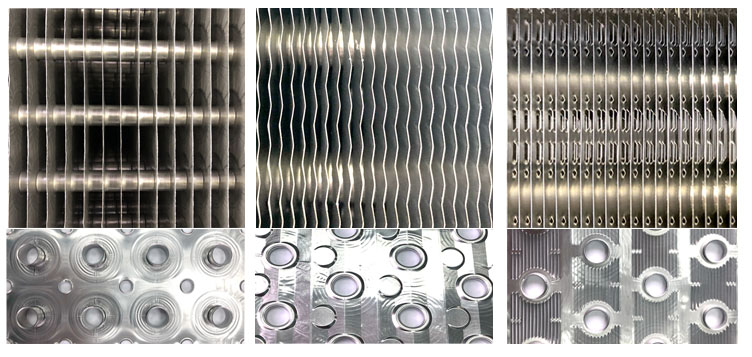

Различные исполнения ламелей позволяют применять выпускаемые теплообменные решетки в широком спектре оборудования и различных условиях эксплуатации:

  • прямые и волнистые ламели для воздухоохладителей
  • волнистые и просечные ламели для конденсаторов и драйкулеров
  • прямые ламели для гликолевых охладителей

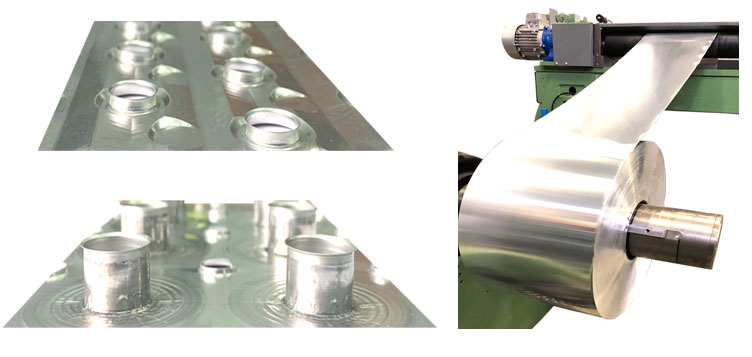

На специальном штамповочном оборудовании выпускаются ламели с шагом от 1,8 до 12 мм из алюминиевой ленты отечественного производства.

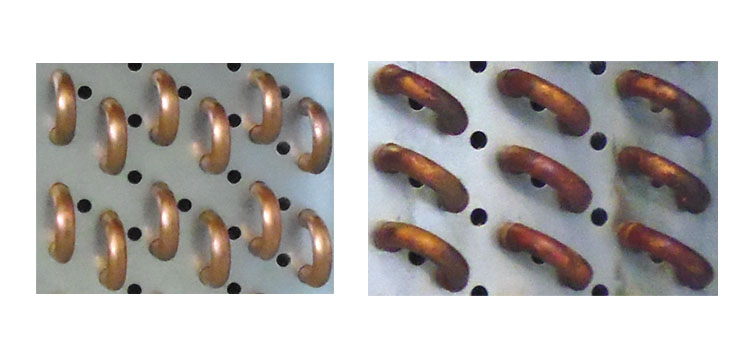

Шахматное и коридорное расположения трубок позволяют увеличить теплообмен либо достигнуть минимального осаждения влаги.

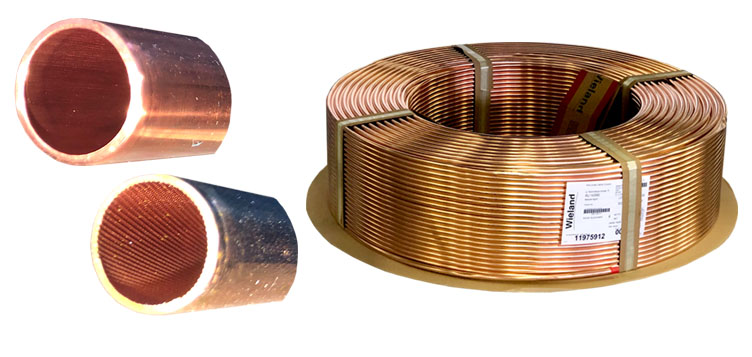

При производстве теплообменных решеток используются гладкостенные трубы (для снижения сопротивления потока) и трубы с внутренним оребрением (для повышения теплопередачи) европейского производства.

Этапы производства теплообменных решеток

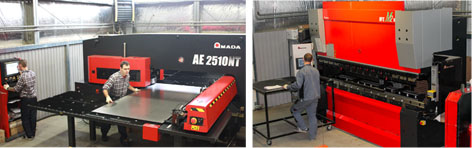

Металлообработка корпусных деталей

Штамповка ламелей

Размотка и резка труб

Набор теплообменника и дорновка труб

Пайка калачей и коллекторов

Испытания на герметичность
