Испарительные секции АЛ для льдоаккумуляторов

Каталог установок получения ледяной воды.

Цены на установки получения ледяной воды.

Запросы на расчет и подбор оборудования
направляйте, пожалуйста:

Маргелову Георгию  — vactekh@mail.ru

Филатову Сергею — filatov@phs-holod.ru


Общая информация и область применения.

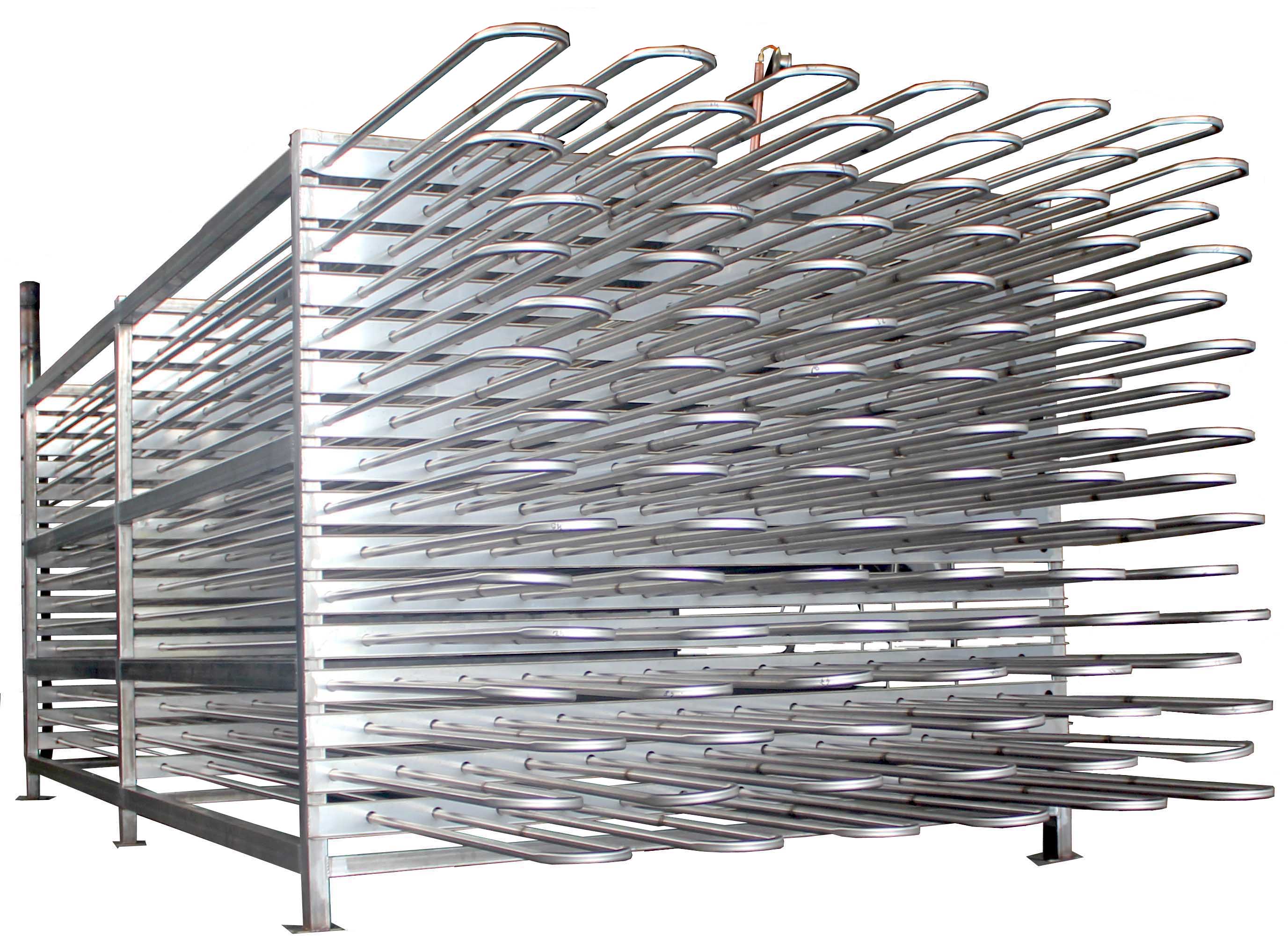

Секция АЛ с льдомЛьдоаккумулирующие испарительные секции АЛ используются в качестве испарителей при производстве льдоаккумуляторов серии ОАЛ. Однако они также находят широкое применение в качестве комплектующих изделий при реконструкции существующих льдоаккумуляторов и при комплектации новых холодильных систем специализированными холодильными организациями.

Основные области применения:

Как комплектующие изделия используются в установках охлаждения на молокоперерабатывающих предприятиях, в производстве напитков, где в относительно короткий период времени нагрузка на систему холодоснабжения носит пиковый характер.

Стандартно выпускаются секции с аккумулирующей способностью до 5700 кг льда при толщине слоя намораживаемого льда 40 мм. Максимальный габарит стандартной секции — 3800×1850×2100 мм. При необходимости иметь большую аккумулирующую способность можно использовать несколько испарительных секций, погруженных в одну емкость. Каждая испарительная секция оборудована дистрибьютором хладагента и, как опция, может быть укомплектована системой пластиковых труб раздачи воздуха и воздуходувкой для барботажа.

Все детали и элементы льдоаккумулирующих испарительных секций АЛ изготовлены из нержавеющей стали (при изготовлении испарителя используется нержавеющая труба диаметром 20 мм), что позволяет, в сравнении с медными испарительными секциями, иметь следующие эксплуатационные преимущества:

  • отсутствие взаимной реакции воды с поверхностью труб испарителя из нержавеющей стали, что позволяет избежать образования осадка на поверхности труб при длительной эксплуатации установки. Это обеспечивает более высокое качество воды на выходе из установки;
  • испаритель, изготовленный из нержавеющих труб, соединенных методом аргонно-дуговой сварки, имеет значительно более высокий ресурс эксплуатации, а также меньшую вероятность утечек через швы соединений труб.

Рекомендуемая толщина слоя намораживаемого льда, обеспечивающая наибольшую энергоэффективность установки — 35 мм, однако можно намораживать слой и 40 мм.

В стандартном исполнении льдоаккумулирующие секции АЛ поставляются для «сухого» испарения хладагента и подачи его в испаритель через ТРВ, но по заказу могут поставляться секции под насосную циркуляцию хладагента. Это необходимо указать на стадии размещения заказа.

Хладагенты и хладоносители.

Льдоаккумулирующие испарительные секции АЛ могут работать с хладагентами R-404a, R-507, R-407C, R-22, R-134a и соответствующими синтетическими и минеральными маслами, а также с хладоносителями.

Технические данные.

Аккумулирующая способность: от 1400 кг до 11.000 кг льда.

Температура воды на выходе из установки: от + 0,5 до + 1 °С.

Время намораживания льда: от 3,5 до 12 часов (определяется холодопроизводительностью выбранного холодильного агрегата).

Расчетное время полного таяния льда: около 2,5 часов.

Номинальная расчетная температура кипения хладагента внутри труб: - 10 °С.

Стандартная комплектация, обозначение моделей и опции.

Секция АЛ с льдом

Стандартная комплектация:

  • испарительная секция с несущим каркасом и дистрибъютором хладагента;
  • датчики толщины намораживаемого льда — 2 шт;
  • трубопровод распределения сжатого воздуха;
  • распределитель потока входящей воды.



Опции:

  • воздуходувка (для барботирования воздуха);
  • датчики толщины льда (2 шт стандартно) с контроллером;
  • щит управления намораживанием льда и воздуходувкой.



Характеристики льдоаккумулирующих испарительных секций.

Модель Аккумулирующая способность Кол-во рядов труб в высоту, шт Общая длина труб, м Холодопроизводительность установки при Tкип. = - 10 °С, кВт
При толщине льда 35 мм При толщине льда 40 мм
кВт*ч Кг льда кВт*ч Кг льда Мин. время намораживания льда 8-12 ч Макс. время намораживания льда 3,5-4,5 ч
АЛ-1800-Н 132 1425 164 1775 10 240 15 40
АЛ-2100-Н 158 1710 197 2130 12 288 18 48
АЛ-2500-Н 185 1995 230 2485 14 336 21 56
АЛ-2800-Н 210 2280 263 2840 16 384 24 64
АЛ-3200-Н 237 2565 295 3195 9 450 27 72
АЛ-3500-Н 264 2850 328 3550 10 500 30 80
АЛ-3900-Н 290 3135 361 3905 11 550 33 88
АЛ-4200-Н 316 3420 394 4260 12 600 36 96
АЛ-4600-Н 343 3705 427 4615 13 650 39 104
АЛ-5000-Н 369 3990 460 4970 14 700 42 112
АЛ-5300-Н 395 4275 492 5325 15 750 45 120
АЛ-5700-Н 421 4560 525 5680 16 800 48 128

* - точное значение размера Н (высоты испарительной секции) необходимо уточнить при размещении заказа в производство, т.к. высота зависит от конфигурации трубок дистрибьютора и расположения паука.
