Медные капиллярные трубки или гибкие трубки Gomax? Что выбрать для сборки холодильного агрегата?

При сборке холодильной установки любого типа неизбежно возникает необходимость в использовании труб малого диаметра. В основном для подвода жидкого и газообразного хладагента к элементам автоматики и измерительным приборам, а также для выравнивания уровня масла и линий возврата масла.

В течение многих десятилетий для этих целей использовались капиллярные трубки из меди или нержавеющей стали. Но развитие технологий в области полимерных материалов позволило разработать и внедрить в холодильную промышленность гибкие капиллярные трубки, не уступающие по надежности и ресурсным показателям трубкам из металла.

Гибкие трубки из полиуретанового термопластика имеют ряд неоспоримых преимуществ перед традиционно используемыми для этих целей медными трубами и капиллярными соединениями. В числе этих преимуществ можно выделить:

  • быстроту сборки и монтажа
  • значительное снижение шума
  • снижение совокупной стоимости системы
  • эффективное поглощение вибрации компрессора
  • трубки из термопластика несут гораздо меньший риск утечки хладагента, вызванный постоянным воздействием вибрации от компрессора, в отличие от медных капиллярных трубок

Продемонстрировать достоинства полиамидных трубок в полном объеме можно на примере продукции серии QUADRA производства компании GOMAX.

В 1995 году GOMAX в составе бренда Transfer Oil, занимающего уверенные позиции на рынке гибких термопластиковых шлангов более 30 лет, начали производство полиамидных трубок для холодильной техники.

Превосходные химические свойства термопластика, используемого при производстве внутренней трубки, обеспечивают совместимость шлангов Gomax со всеми хладагентами HFC (R134a, R404A, R407C, R410A, R507), HCFC (R22) и СО2, а также с минеральными и синтетическими маслами.

Внутренняя трубка армирована гибкой и прочной полиэфирной оплеткой. Внешнее покрытие изготовлено из материалов, стойких к истиранию в местах крепления и неблагоприятным условиям окружающей среды, в том числе воздействию ультрафиолетового излучения. При регулярном воздействии прямых солнечных лучей предпочтительнее использовать трубки с черным покрытием, поскольку при УФ-тестировании оно показало лучший результат по сравнению с оранжевым.

Согласно Европейской классификации неметаллических труб в составе холодильного оборудования EN 1736:2008, первый (высший) класс допускает максимальную естественную утечку хладагента в количестве до 10 г/м2 в год при рабочей температуре 320°С и до 200 г/м2 в год при 1000°С. Трубки Gomax Quadra выполняют эти требования в полном объеме, не допуская утечек больше, чем 0,22 и 9,37 г/м2 в год при 320 и 1000°С соответственно.

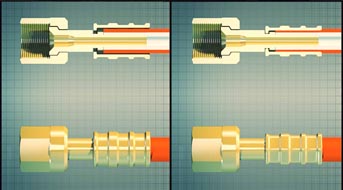

При использовании полиамидных трубок риску утечек хладагента подвержены места соединения трубки с фитингами, поэтому особое внимание было уделено их качеству. На основе опыта, полученного в ходе многолетней эксплуатации трубок, инженеры компании Gomax внесли в изначальный дизайн ряд конструктивных изменений, позволивших устранить недостатки первых моделей и достичь более высоких показателей прочности, надежности и долговечности.

Система термопластиковых капиллярных шлангов QUADRA постоянно совершенствуется, чтобы достичь высочайшего уровня качества компонентов. Одним из таких компонентов являются ручные клещи, специально разработанные для обжима узлов QUADRA до точного диаметра. Во многом благодаря им, системы из полиамидных трубок Gomax так быстры в сборке. По достижении необходимого давления механизм автоматически открывается, что исключает возможность превышения максимально допустимого усилия, ведущего к неисправности соединения и, как следствие, потере герметичности.

Полный набор инструмента, необходимого для того, чтобы в любой момент иметь возможность собрать из трубки и фитингов соединение любой сложности и длины, включает в себя всего 2 позиции – специальные ножницы для резки шлангов и обжимные клещи.

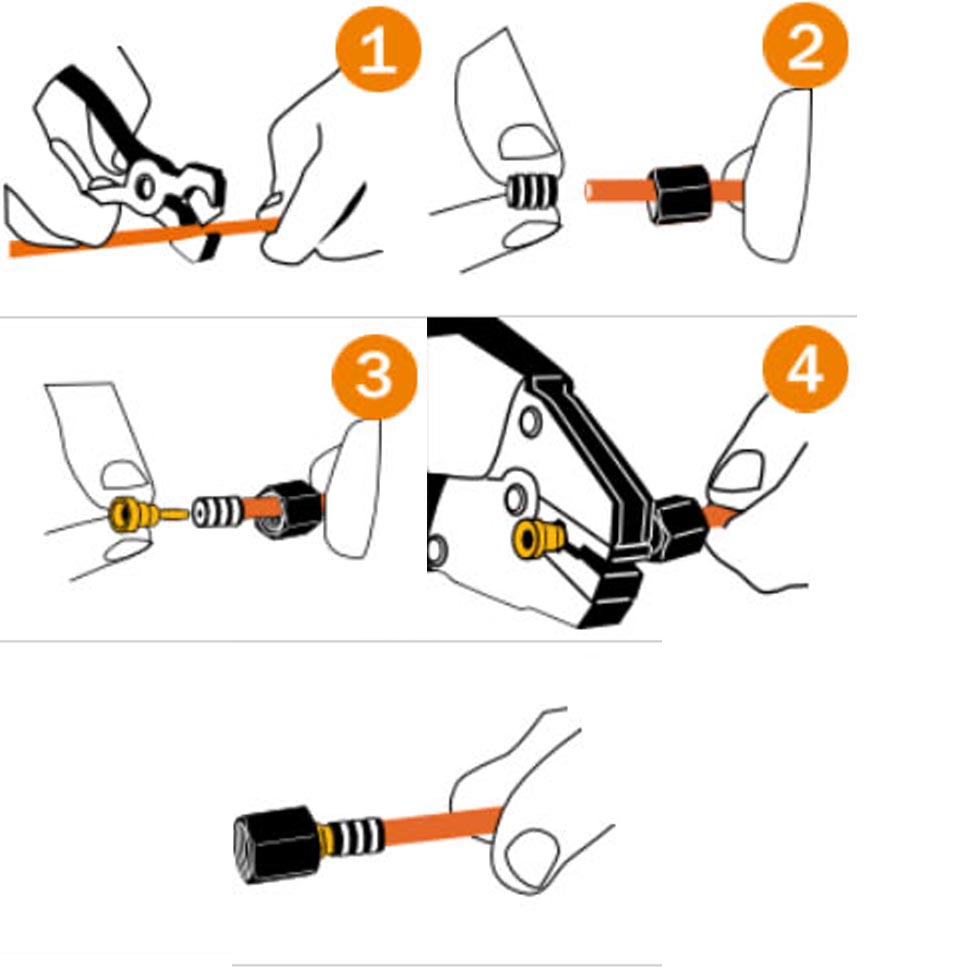

Процесс сборки предельно прост и состоит из нескольких шагов:

  1. Ножницами отрезать трубку необходимой длины
  2. Надеть на трубку гайку и обжимную гильзу
  3. Вставить фитинг
  4. Обжать гильзу клещами один раз, предварительно убедившись в ее правильном расположении
  5. Соединение готово к использованию



После присоединения шланга к машине не рекомендуется вращать его, в противном случае есть риск ослабить гайку или повредить фитинг, нарушив его герметичность. Если необходимо изменить ориентацию фитинга, следует открутить гайку, установить шланг в нужной ориентации, затем снова затянуть гайку, соблюдая момент затяжки 16..18 Н·м (максимум 20 Н·м).





Удовлетворительные характеристики и внешний вид во многом зависят от правильной установки шланга. Шланг чрезмерной длины займет много места и неоправданно увеличит стоимость оборудования. Соединения шлангов недостаточной длины, для обеспечения свободного изгибания, расширения или сжатия, вызовут стресс в соединениях и неизбежно сократят срок службы шланга.

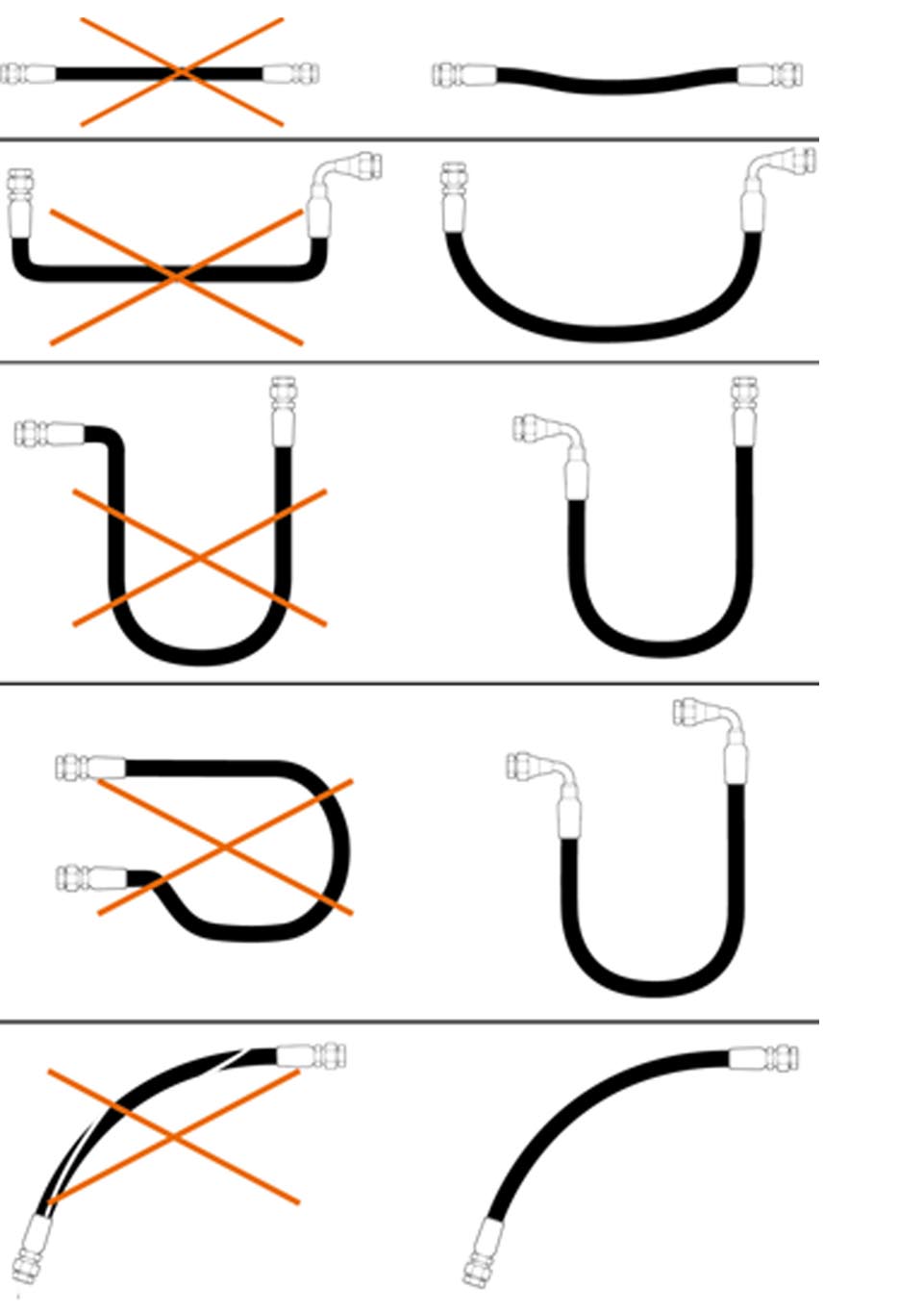

Рекомендуется следовать предоставленным указаниям по установке шлангов QUADRA для достижения максимальной производительности и экономичности:

  1. Поскольку длина шланга может измениться под воздействием высокого давления, необходимо обеспечить достаточный запас для расширения и сжатия
  2. Шланг должен выходить из обжимной гильзы прямо и без нагрузок. Минимальный радиус изгиба не должен превышаться, чтобы избежать перегиба шланга и ограничения потока
  3. Если необходим радиус изгиба меньше допустимого минимума, следует использовать угловой адаптер
  4. Избегайте резких изгибов шланга, используя соответствующие угловые адаптеры
  5. Избегайте осевого скручивания шланга. Импульсы давления в скрученном шланге ведут к ослаблению фитинговых соединений

При соблюдении всех рекомендаций по сборке, установке и эксплуатации полиамидных трубок гарантирована их надежность и долговечность.

Компания ПХС с 2005 года использует при сборке холодильных агрегатов и чиллеров гибкие трубки Gomax. Накоплен значительный опыт их эксплуатации и, учитывая нашу эксплуатационную статистику, можем утверждать, что гибкие капиллярные трубки Gomax являются наиболее надежным решением для подсоединения защитных и измерительных приборов к фреоновому контуру холодильных агрегатов в области коммерческого холода.
